Многофункциональный токарный станок

T8 HYBRID-Y

Многофункциональный токарный станок с ЧПУ

➡️ Максимальный диаметр 65 мм ➡️ длина точения 200 мм ➡️ количество инструментов 26

Время цикла можно сэкономить до 45%. Гибкая система дуэта одновременно. Система позволяет запускать 2 программы одновременно.

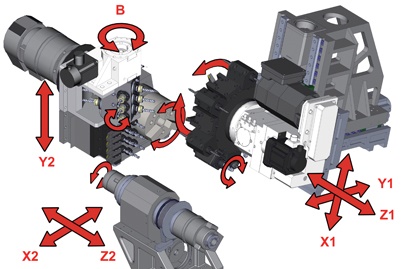

Характеристики:

механическая турель и гибкая портальная инструментальная система;
синхронные шпиндели;
до 24 живых инструментов с мощным мотором;
двойные программы для экономии времени цикла;
давление охлаждающей жидкости 25 бар;
свободный угол оси B 360 ° для всех угловых нарезания резьбы и сверления;
2 ось Y.

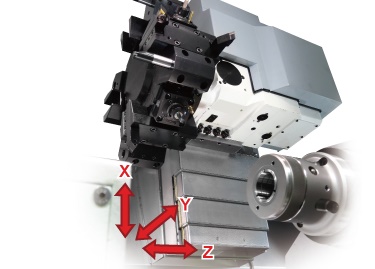

ОСЬ

Башня установлена на вторичном клиновом седле под углом 75 градусов в верхней части ползуна по оси X из монолитного литья. Обе оси X & Y имеют очень широкие закаленные и линейные способы обеспечения жесткости и точности. Управление по оси Y дополнительно расширяет возможности многозадачного живого инструмента и повышает точность обработки. При перемещении по оси Y 80 мм = ± 40 мм можно эффективно обрабатывать различные детали.

Современный дизайн наклонной кровати обеспечить легкое удаление стружки и отвод тепла.

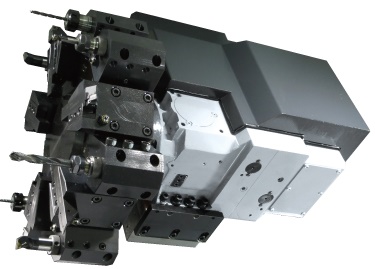

БМТ-55

Башня с 12 станциями может быть дополнительно оснащена приводным инструментом на шести станциях. В соединении с приводными инструментами главный шпиндель имеет функцию оси C для точного позиционирования.

859.jpg - T8 Hybrid-Y

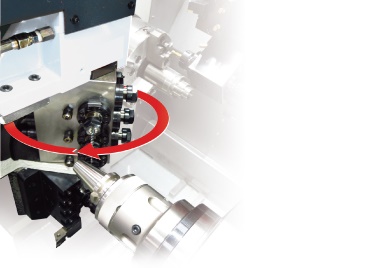

Свободный угол наклона сверления и нарезания резьбы

Уникальная портальная система инструментов очень гибкая. Стандартная система инструментов позволяет использовать 5 внешних инструментов, 9 внутренних инструментов и 12 живых инструментов. Шпиндели ER20 с зубчатой передачей, с жесткой резьбой в стандартной комплектации. Загрузка до 26 инструментов для обработки.

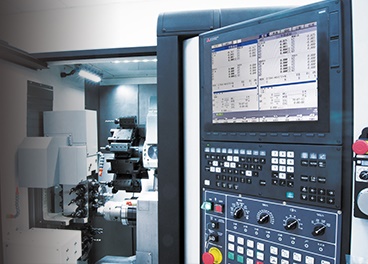

ДИСПЛЕЙ

Большой дисплей с высоким разрешением и интеллектуальным программированием покрытия и имитацией пути.

Спецификация

Тип станка
Система ЧПУ	Mitsubishi	M80
Характеристики главного шпинделя	Swing over Bed	500 мм
	Swing over cross slide	300 мм
	Максимальный диаметр точения	300 мм
	Максимальный рабочий диаметр прутка шпинделя	65 мм
	Максимальная длина точения	200 мм
	Тип цангового патрона шпинделя	KK6-185E60B
	Конус шпинделя	А2-6
	Диаметр отверстия шпинделя	66 мм
	Диапазон скоростей вращения шпинделя	3000 об/мин (опция - 4000 об/мин)
	Двигатель шпинделя	AC Spindle 11 кВт
Характеристики субшпинделя	Максимальный диаметр точения	100 мм
	Максимальный рабочий диаметр прутка субшпинделя	42 мм
	Максимальная длина точения	100 мм
	Тип цангового патрона	KK5-173E/42B
	Конус субшпинделя	ISO (DIN) A 2-5
	Диаметр отверстия субшпинделя	32 мм
	Диапазон скоростей вращения субшпинделя	4 000 об/мин (опция – 6 000 об/мин)
	Двигатель субшпинделя	Mitsubishi АС Spindle 3,7 кВт (опция –5,5 кВт)
С-ос	С-ось	0,001º
	Точность позиционирования	0,02º
Перемещение/ Подача	Slant Bed Degree	75º
	Перемещение по оси X1/Z1	150/380 мм
	Перемещение по оси Y1	80=±40 мм
	Перемещение по оси Z	230 мм
	Перемещение по оси X2/Y2/Z2	470/380/280 мм
	Серводвигатель оси X1/Y1/Z1	Mitsubishi AC Servo 1,0 кВт
	Серводвигатель оси X2/Y2/Z2	Mitsubishi AC Servo 1,0 кВт
Оси	Ball screw	Ø32 x P10
	Линейные направляющие	35 мм
	Линейные направляющие оси Y	25 мм
	Скорость подачи	30 м/мин
	Повторяемость	0,005
Система автоматической смены инструмента	Система 1	BMT-55 Power Turret
	Количество инструмента	12
	Инструментальная державка	□25mm / ○ 25mm / ○ 32mm
	Система 2	Gantry
	Количество инструмента	Наружный 5/внутренний 9/приводной 12
	В ось (опция)	360º
	Инструментальная державка	□20mm ○ 20mm
Гидросистема	Мощность гидравлической системы/ Объем гидравлического бака	0,75 кВт / 40 л
	Максимальное давление /Производительность	30 кг/см² / 12 л/мин
Система автоматической смазки	Мощность двигателя системы смазки/ Объем системы смазки	25 Вт / 2 л
	Максимальное давление	15 кг/см²
Система СОЖ	Объем резервуара для СОЖ	240 л
	Pump Spec	TPH4T5K, 5Bar, 75 л/мин
	High Pressure Pump Spec	SF-30C, 25Bar, 30 л/мин
Габарит	Длина станка	2 795/4 118 мм
	Ширина станка	2 051 мм
	Высота станка	2 180 мм
	Вес станка	6 100 кг

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

кабинетное ограждение рабочей зоны;
освещение рабочей зоны;
защита для направляющих и ШВП;
поворотная ось B;
система ЧПУ Mitsubishi M830;
LCD монитор;
USB-порт;
гидравлический цилиндр;
цанговый патрон на главном шпинделе;
цанговый патрон на противошпинделе;
гидростанция;
инструментальная система №1 (Револьверная голова стандарта BMT) - для главного шпинделя;
инструментальная система №2 (вертикальная колона) – для противошпинделя;
система подачи СОЖ;
система автоматической смазки;
трехцветная сигнальная лампа;
инструмент для установки и обслуживания станка;
трансформатор;
конвейер для уборки стружки;
тележка для уборки стружки;
улавливатель для готовых деталей;
конвейер для готовых деталей;
интерфейс устройства подачи прутка;
документация на русском языке.

ОПЦИИ:

устройство подачи прутка (Ø65 мм; L-1200 мм);
устройство подачи прутка (Ø65 мм; L-1500 мм);
дополнительная поддержка для прутка. (Требуется при заказе устройства подачи прутка 1500 мм);
приводные блоки для револьверной головы (MT, Италия);
замена цангового патрона на трёхкулачковый;
цанга шпиндельная круглая;
цанга шпиндельная квадратная;
цанга шпиндельная шестигранная;
набор капролоновых втулок для тяговой трубы.

Доставка оборудования на склад покупателя осуществляется через 90 дней с момента предоплаты.

Мы предоставляем гарантию 1 год на станок, систему ЧПУ и автоматику.
