Многофункциональный токарный станок с ЧПУ

S32ATM

S32ATM

Многофункциональный токарный станок с ЧПУ

➡️ Максимальный диаметр 32 мм ➡️ длина точения 350 мм ➡️ количество инструментов 24

Медицинский рынок строго регламентирован, требует высокой точности, производительности и надежности; срок службы зависит от точной обработки, выполняемой опытными специалистами.

Новый S32 предлагает успешные решения в области медицинской обработки для широкого спектра продуктов. Эта область продолжает увеличиваться в сложности деталей, а новый S32 помогает решать любые задачи. Будь то титан, хром, нержавеющая сталь или высочайшая точность микрообработки, S32 выполняет инженерные решения для однопроцессного производства.

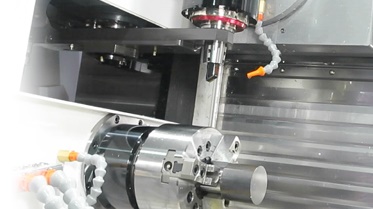

СИСТЕМА ИНСТРУМЕНТА S32ATM 842.jpg - S32ATM

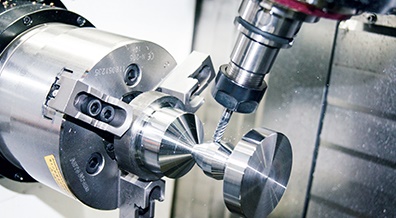

 843.jpg - S32ATM ШПИНДЕЛЬ S32ATM

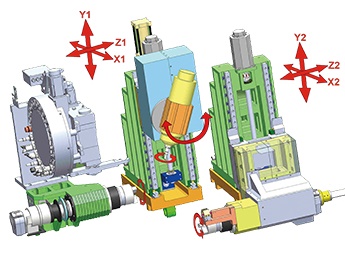

S32ATM 845.jpg - S32ATM

Спецификация

Тип станка


Система ЧПУ Mitsubishi M830S
Характеристики шпинделя (главный шпиндель/субшпиндель) Максимальный рабочий диаметр прутка шпинделя 32 мм
  Максимальная обрабатываемая длина 350 мм (наружный диаметр) / 140 мм (сверление)
  Тип цангового патрона шпинделя KK5-173E42B/N205A5                    (5 дюймов)
  Конус шпинделя ISO (DIN) A 2-5
  Диаметр отверстия шпинделя 33 мм
  Диапазон скоростей вращения шпинделя 6 000 об/мин
  Двигатель шпинделя 3,7 кВт
Субшпиндель Максимальный рабочий диаметр прутка шпинделя 32 мм
  Максимальная обрабатываемая длина 230 мм (наружный диаметр) / 55 мм (сверление)
  Тип цангового патрона шпинделя KK5-173E42B/N205A5                    (5 дюймов)
   Конус шпинделя  ISO (DIN) A 2-5
   Диаметр отверстия шпинделя 33 мм
  Диапазон скоростей вращения шпинделя 6000 об/мин
  Двигатель шпинделя 3,7 кВт
  Optional Accessory 1 Ø16Running center (Quill)
  Optional Accessory 2 Part Support (pneumatic)
Инструментальный шпиндель Диапазон скоростей вращения шпинделя 12 об/мин
  Тип цангового патрона шпинделя HSK-T40
  Двигатель шпинделя 10 кВт
  Tool Holding Force 290 кг
  Tool Realease Force 450-500 кг
  Machining Cooling Coolant Ring
Перемещение/ Подача  Перемещение по осям X1/Y1/Z1 420 (210)/80=±40/400 мм
  Перемещение по  осям  X2/Y2/Z2  420 (210)/80=±40/510 мм
  Серводвигатели осей X1/Y1/Z1 AC Servo 2,2/1,5/2,2 кВт
  Серводвигатели осей X2/Y2/Z2 AC Servo 2,2/1,5/2,2 кВт
В-ось Вращение оси В 190º=±95º
  В-ось 0,001º
  Точность позиционирования 0,002º
  Двигатель AC Servo 1,0 кВт
Система автоматической                    смены инструмента Tool Spec HSK-T40
  Tool Magazine Station 24
  Tool Retract Travel 40 мм
  Максимальный диаметр инструмента 55 мм (80 мм с пустым соседним гнездом)
  Максимальный вес инструмента 3 кг
  Максимальная длина инструмента 100 мм (от поверхности шпинделя)
  Время смены инструмента 1,3 сек
  Tool Arm Swing 505 мм
  Двигатель AC Servo 0,75 кВт
  Drill Holder Spec  ER-20/Ø20
  Tool Quantity 6
Гидросистема Двигатель гидравлической станции 0,75 кВт
  Давление / Объем 50 кг/см² / 35/30 л
Система автоматической смазки Давление 10 МПа (100 кг/см³)
  Масло смазочное масло (#0∼00)
  Объем резервуара/Поток 1 л/20 см³/мин
Система СОЖ Объем резервуара для СОЖ 240 л
  Тип двигателя охлаждающей жидкости 2KW+2KW
  Давление 5 бар+25 бар
Габариты Длина станка 3 800 (с конвейером для стружки)/ 2 900) мм
  Ширина станка 2 200 мм
  Высота станка 2050 мм
  Вес станка 4 350 кг



СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

  • кабинетное ограждение рабочей зоны;
  • освещение рабочей зоны;
  • защита для направляющих и ШВП;
  • система ЧПУ Mitsubishi M830;
  • LCD монитор;
  • USB-порт;
  • гидравлический цилиндр;
  • цанговый патрон на главном шпинделе;
  • цанговый патрон на противошпинделе;
  • гидростанция;
  • инструментальная система (наклонно-поворотный фрезерный шпиндель);
  • магазин смены инструмента барабанного типа;
  • рука-манипулятор для смены инструмента;
  • система подачи СОЖ;
  • система автоматической смазки;
  • трехцветная сигнальная лампа;
  • инструмент для установки и обслуживания станка;
  • трансформатор;
  • конвейер для уборки стружки;
  • тележка для уборки стружки;
  • улавливатель для готовых деталей;
  • конвейер для готовых деталей;
  • интерфейс устройства подачи прутка;
  • документация на русском языке..

ОПЦИИ:

  • устройство подачи прутка (Ø65 мм; L-1200 мм);
  • устройство подачи прутка (Ø65 мм; L-1500 мм);
  • дополнительная поддержка для прутка. (Требуется при заказе устройства подачи прутка 1500 мм);
  • оправки для фрезерного шпинделя HSK-T40;
  • цанга шпиндельная круглая;
  • цанга шпиндельная квадратная;
  • цанга шпиндельная шестигранная;
  • набор капролоновых втулок для тяговой трубы.

Доставка оборудования на склад покупателя осуществляется через 90 дней с момента предоплаты.

Мы предоставляем гарантию 1 год на станок, систему ЧПУ и автоматику.
