Токарно-фрезерный обрабатывающий центр с ЧПУ

I-42 TWIN

I-42 TWIN

Токарно-фрезерный обрабатывающий центр с ЧПУ

➡️ Максимальный диаметр 42 мм ➡️ длина точения 300 мм ➡️ количество инструментов 29

Токарно-фрезерные обрабатывающие центры  I-42 Twin - сочетание экономически эффективной и высокопроизводительной обработки заготовок сложной геометрии.

Обрабатывающие центры модели Twin отличает от моделей Eco наличие противошпинделя. В базовой комплектации: 6 управляемых осей и синхронизация шпинделей. За счёт перехвата в противошпиндель, i-42 Twin производит сложные детали, исключая погрешность ручной переустановки.

Многофункциональная гибридная инструментальная система включает в себя:

  • 9 инструментов для наружной обработки,
  • 9 инструментов для внутренней обработки и
  • 12 приводных инструментов.

За счет своей универсальности, инструментальная система может быть изменена. Благодаря этому на оборудовании можно изготовить сложные детали за один установ.

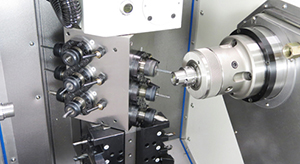

812.jpg - I-42 Twin

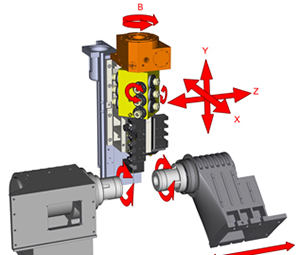

 812.jpg - I-42 Twin Поворот приводных инструментов - ось B.

Дополнительная фрезерная головка состоит из 12 приводных инструментов с непрерывным вращением на 360°, что обеспечивает еще большую гибкость в расположении инструмента и значительно эффективную производительность для малых и средних партий.

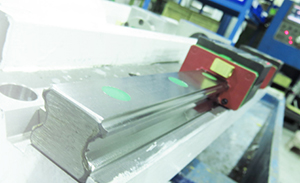

Токарно-фрезерный обрабатывающий центр I-42 Twin оборудован высокоточными линейными направляющими HIWIN.

Использование опор 35 мм по всей площади станка, увеличивает стабильность и точность обработки.

Все оси оснащены приводами, которые обеспечивают скорость подачи 20 м/мин.

814.jpg - I-42 Twin
815.jpg - I-42 Twin 816.jpg - I-42 Twin

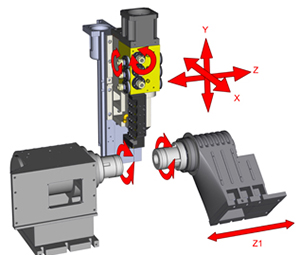

 С осью В  Без оси В

Благодаря двухшпиндельной компоновке на I-42 TWIN можно обрабатывать две детали одновременно, что значительно сокращает время обработки и увеличивает производительность.

I-42 TWIN имеет поворотную ось «В», которая позволяет производить сверление, фрезерование и нарезание резьбы метчиками под разными углами к оси вращения детали. Станок имеет 7 осей управления, что позволяет производить и более сложные задачи.



Тип станка

I 42
Система ЧПУ Mitsubishi M80
Характеристики шпинделя (главный шпиндель/субшпиндель) Максимальный рабочий диаметр прутка шпинделя 42 мм (опция - 65 мм) / 30 мм
  Максимальная длина точения 300 мм / 150 мм
  Тип цангового патрона шпинделя KK5-173E42B (опция - KK6-185E60B) / KK5-173E42B
  Конус шпинделя ISO (DIN) A 2-5                    (опция - A 2-6) / А2-5
  Диаметр отверстия шпинделя 43 мм  (опция - 66 мм) / 31 мм
  Диапазон скоростей вращения шпинделя 4000 об/мин                      (опция - 6 000 об/мин)
  Двигатель шпинделя Mitsubishi AC Spindle 7,5 кВт (опция - 11 кВт)
  С-ось 0,001º
  Максимальный обрабатываемый диаметр 100 мм / 100 мм
Перемещение/ Подача  Перемещение по осям X1/Y1/Z1 150/415/300 мм
  Перемещение по  осям  X2/Y2/Z2  ---/---/390 мм
  Серводвигатели осей X1/Y1/Z1 Mitsubishi AC Servo          1,0/1,5/1,5 кВт
  Серводвигатели осей X2/Y2/Z2 Mitsubishi AC Servo                     ---/---/1,0 кВт
  Ускоренное перемещение  30 м/мин
  Повторяемость позиционирования 0,005
Система автоматической смены инструмента (основная) Кол-во неподвижного инструментов для главного шпинделя                                  Кол-во неподвижного инструментов для субшпинделя 5 для наружной обработки,   5 для внутренней                     3 для наружной обработки, 4  для внутренней
  Размер хвостовика инструментов 20 мм
  Размер используемых цанг для сверления (главный шпиндель / субшпиндель) ER-20/20 мм / ER-20/20 мм
Приводной фрезерный инструмент Количество 12
  Мощность двигателя приводного инструмента Mitsubishi АС Servo 1,5 кВт
  Обороты Максимально 4 000 об/мин
  Размер цанги для приводного инструмента ER 20
  Максимальный диаметр сверления 12 мм
  Максимальный размер нарезаемой резьбы М10 х Р 1,5
Гидросистема Двигатель гидравлической станции 0,75 кВт
  Максимальное  давление / Поток 30 кг/см² / 12 л/мин
Система автоматической смазки Двигатель системы смазки 25 Вт
  Объем резервуара 2 л
Система СОЖ Объем резервуара для СОЖ 240 л
  Гидравлический насос 2HP + SF-30C, 25 бар, 30 л/мин
Габариты Длина станка 3 500 (2 900) мм
  Ширина станка 1900 мм
  Высота станка 1 950 мм
  Вес станка 5 300 кг

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

  • кабинетное ограждение рабочей зоны;
  • освещение рабочей зоны;
  • защита для направляющих и ШВП.
  • система ЧПУ Mitsubishi M80.
  • LCD монитор.
  • USB-порт.
  • гидравлический цилиндр.
  • цанговый патрон.
  • гидростанция.
  • инструментальная система (вертикальная колона).
  • робот-манипулятор для загрузки и выгрузки деталей.
  • накопители для заготовок и готовых деталей.
  • система подачи СОЖ.
  • система автоматической смазки.
  • трехцветная сигнальная лампа.
  • мнструмент для установки и обслуживания станка.
  • трансформатор.
  • конвейер для уборки стружки.
  • тележка для уборки стружки.
  • комплект цанг ER-20.
  • улавливатель для готовых деталей.
  • конвейер для готовых деталей.
  • интерфейс устройства подачи прутка.
  • документация на русском языке.

ОПЦИИ:

  • установка оси B;
  • увеличение мощности шпинделя до 11 кВт на главном шпинделе;
  • увеличение максимального диаметра обрабатываемого прутка до 60 мм;
  • увеличение максимальной частоты вращения шпинделя до 6000 об/мин;
  • устройство подачи прутка (Ø65 мм; L-1200 мм);
  • устройство подачи прутка (Ø65 мм; L-1500 мм);
  • дополнительная поддержка для прутка. (Требуется при заказе устройства подачи прутка 1500 мм);
  • цанга шпиндельная круглая;
  • цанга шпиндельная квадратная;
  • замена цангового патрона на трёхкулачковый;
  • цанга шпиндельная шестигранная;
  • набор втулок для тяговой трубы.

Доставка оборудования на склад покупателя осуществляется через 90 дней с момента предоплаты.

Мы предоставляем гарантию 1 год на станок, систему ЧПУ и автоматику.
