Четырехосевой токарный станок с осью C и шестиосевым роботом, с возможностью установки приводного инструмента

I-42 ECO

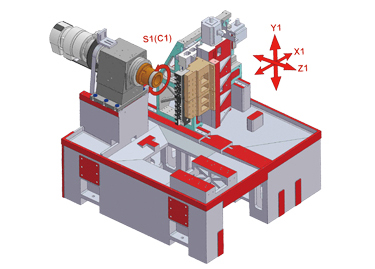

Четырехосевой токарный станок с осью C и шестиосевым роботом

➡️ Максимальный диаметр 42 мм ➡️ длина точения 230 мм ➡️ количество инструментов от 20 до 23

Серия токарных станков I-42 ECO представлена тремя станками - I-42 ECO, I-42 ECO M, I-42 ECO B.

Система инструментов станка I-42 ECO состоит из 6 токарных, 4 расточных и 6 фрезерных инструментов с рабочим объемом 16 инструментов.

Его уникальная конструкция обеспечивает быстрое время обработки стружки, что, как правило, превосходит производительность машин с револьверной головкой, что позволяет сократить время цикла.

Его жесткая конструкция позволяет выполнять резание в тяжелых условиях, а 6 рабочих шпинделей с осью C и Y могут выполнять самые сложные заготовки за одну операцию.

Серия токарных станков I-42 ECO с 4 осями является доступной альтернативой токарно-револьверному токарному станку.

ИНСТРУМЕНТАЛЬНАЯ СИСТЕМА I-42 ECO B

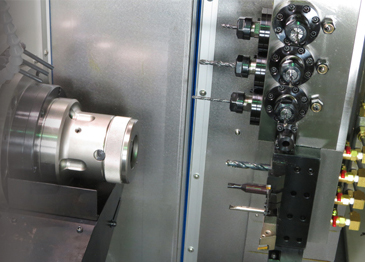

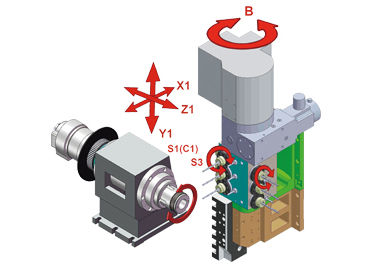

Фрезерная головка с 12 моторизованными инструментами и непрерывным вращением на 360 градусов значительно повышает производительность для мелких и средних партий.

СИСТЕМА ИНСТРУМЕНТА I-42 ECO

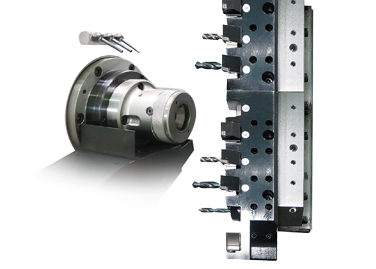

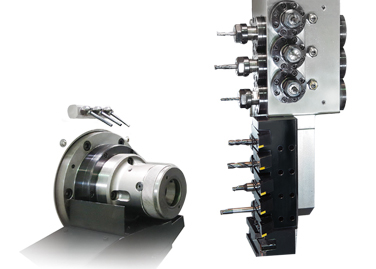

Стандартный i42-Eco поставляется с 42 мм шпинделем, 11 наружными и 9 внутренними инструментами для достижения серийного производства.

827.jpg - i-42 ECO

ИНСТРУМЕНТАЛЬНАЯ СИСТЕМА I-42 ECO M

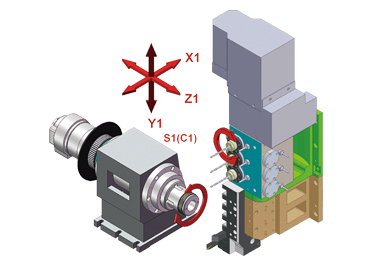

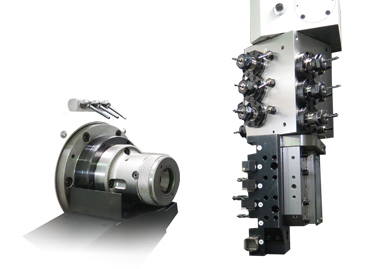

Стандартный станок с 6 инструментами и системой управления C-Axis позволяет обрабатывать множество сложных контуров, предоставляя нашим клиентам различные варианты.

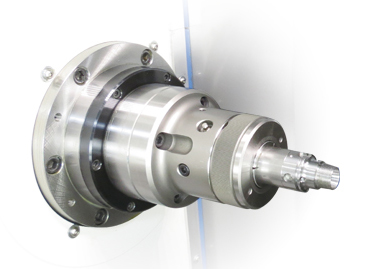

Шпиндель патронного типа работает на высокоточных подшипниках P4, обеспечивая высокую радиальную и осевую устойчивость, что позволяет резать в тяжелых условиях.

Шпиндель собран и испытан в чистой комнате с контролируемой температурой, герметизирован и не требует обслуживания. Корпус шпинделя большой и симметрично ребристый, что обеспечивает рассеивание тепла и термическую стабильность.

824.jpg - i-42 ECO

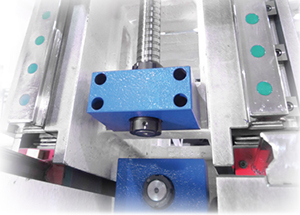

Станки серии I-42 ECO оборудованы высокоточными линейными направляющими HIWIN.

Использование опор 35 мм по всей площади станка, увеличивает стабильность и точность обработки.


I-42 ECO B	I-42 ECO Eco	I-42 ECO М

Тип станка

Система ЧПУ

Mitsubishi

M80

Характеристики главного шпинделя

Максимальный рабочий диаметр прутка шпинделя

42 мм (опция - 65 мм)

Максимальная длина точения

230 мм

Максимальный обрабатываемый диаметр

100 мм

Тип цангового патрона шпинделя

KK5-173E/42B (опция - KK5-185E/60B)

Конус шпинделя

2-5 (опция - A 2-6)

Диаметр отверстия шпинделя

43 мм (опция - 66 мм)

Диапазон скоростей вращения шпинделя

4000 об/мин (опция - 6 000 об/мин)

Двигатель шпинделя

AC Spindle 7,5 кВт (опция - 11 кВт)

С-ось

0,001º

Точность позиционирования

0,02

Перемещение/ Подача

Перемещение по оси X1/Y1/Z1

150/410/250 мм

Серводвигатель оси X1/Y1/Z1

Mitsubishi AC Servo 1,0/1,5/1,5 кВт

Скорость подачи

30 м/мин

Повторяемость

0,005 мм

Система автоматической смены инструмента (основная)

Инструмент для внутренней/наружной обработки в главном шпинделе

I-42 ECO	I-42 ECO M	I-42 ECO B
11/9	6/5	6/5

Максимальный диаметр сверления

12 мм

Размер хвостовика наружных инструментов

20 мм

Размер используемых цанг при сверлении

ER-20/20 мм

Количество приводного инструмента

I-42 ECO	I-42 ECO M	I-42 ECO B
0	6	12

Мощность двигателя приводного инструмента

Mitsubishi АС Servo 1,5 кВт

Обороты приводного инструмента

Максимально 4 000 об/мин

Размер цанги для приводного инструмента

ER 20

В ось

(360º)

Максимальная производительность

М10хР1,5

Система гидравлики

Мощность гидравлической системы/ Объем гидравлического бака

0,75 кВт/40 л

Максимальное давление /Производительность

30 кг/см²/12л/мин

Система автоматической смазки

Мощность двигателя системы смазки/ Объем системы смазки

25 Вт / 2 л

Максимальное давление

15 кг/см²

Система охлаждения

Объем резервуара системы охлаждения

125 л

Насос СОЖ высокого расхода

TPH4T5K, 5 Бар, 75 л/мин

Габарит

Длина станка

3 200 (2 500) мм

Ширина станка

1750 мм

Высота станка

1 950 мм

Вес станка

3 780 кг

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

кабинетное ограждение рабочей зоны;
освещение рабочей зоны;
защита для направляющих и ШВП;
система ЧПУ Mitsubishi M80;
LCD монитор;
USB-порт;
гидравлический цилиндр;
цанговый патрон;
гидростанция;
инструментальная система (вертикальная колона);
система подачи СОЖ;
система автоматической смазки;
трехцветная сигнальная лампа;
инструмент для установки и обслуживания станка;
трансформатор;
конвейер для уборки стружки;
тележка для уборки стружки;
комплект цанг ER-20;
улавливатель для готовых деталей;
конвейер для готовых деталей;
интерфейс устройства подачи прутка;
документация на русском языке.

ОПЦИИ:

установка оси B;
увеличение мощности шпинделя до 11 кВт;
увеличение максимальной частоты вращения шпинделя до 6000 об/мин;
увеличение максимального диаметра обрабатываемого прутка до 60 мм;
устройство подачи прутка (Ø65 мм; L-1200 мм);
устройство подачи прутка (Ø65 мм; L-1500 мм);
дополнительная поддержка для прутка. (Требуется при заказе устройства подачи прутка 1500 мм);
замена цангового патрона на трёхкулачковый;
цанга шпиндельная круглая;
цанга шпиндельная квадратная;
цанга шпиндельная шестигранная;
набор капролоновых втулок для тяговой трубы.

Доставка оборудования на склад покупателя осуществляется через 90 дней с момента предоплаты.

Мы предоставляем гарантию 1 год на станок, систему ЧПУ и автоматику.
