Токарно-фрезерный обрабатывающий центр с ЧПУ

I-42 ROBO

I-42 ROBO

Четырехосевой токарный станок с приводным инструментом и с осью C, оснащённый встроенным роботом–манипулятором, который позволяет в автоматическом режиме обрабатывать детали из штучных заготовок.

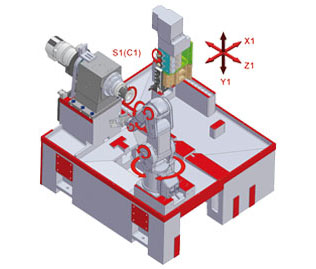

В дополнение к стандартному токарному станку IT-42, это полностью интегрированный высокоскоростной, высокоточный 6-осевой робот.

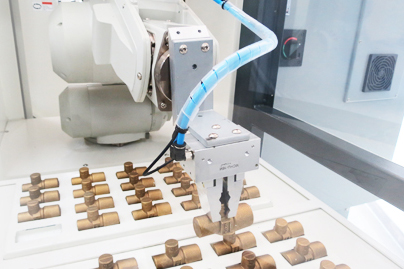

Этот интеллектуальный робот имеет в общей сложности 88 программ и может легко маневрировать вокруг инструментов и других препятствий в рабочей зоне.

Он может обрабатывать заготовки весом до 6 кг и идеально подходит для заготовок, отливок и поковок.

812.jpg - I-42 Twin
 812.jpg - I-42 Twin

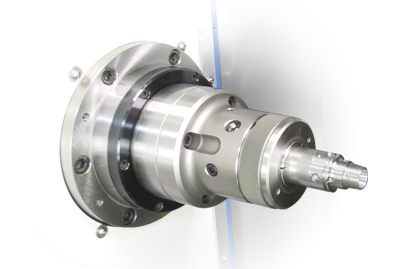

Шпиндель патронного типа работает на высокоточных подшипниках P4, обеспечивая высокую радиальную и осевую устойчивость, что позволяет резать в тяжелых условиях.

Шпиндель собран и испытан в чистой комнате с контролируемой температурой, герметизирован и не требует обслуживания. Корпус шпинделя большой и симметрично ребристый, что обеспечивает рассеивание тепла и термическую стабильность.

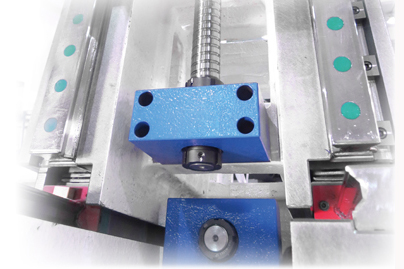

Машина оснащена высокоточными линейными направляющими HIWIN.

Использование рельсов 35 мм по всей машине повышает стабильность и точность и позволяет добиться более тяжелых разрезов.

814.jpg - I-42 Twin
815.jpg - I-42 Twin 816.jpg - I-42 Twin




Тип станка I 42 ROBO
Система ЧПУ Mitsubishi M80
Характеристики   главного шпинделя Максимальный рабочий диаметр прутка шпинделя 42 мм (опция - 65 мм)
  Максимальная длина точения 230 мм
  Тип цангового патрона шпинделя KK5-173E42B (KK6-185E60B)
  Конус шпинделя A 2-5 (опция - A 2-6)
  Диаметр отверстия шпинделя 43 мм  (опция - 66 мм)
  Диапазон скоростей вращения шпинделя 4000 об/мин (опция - 6 000 об/мин)
  Двигатель шпинделя Servo Spindle 7,5 кВт (опция - 11 кВт)
  С-ось 0,001º
Перемещение/ Подача Перемещение по осям X1/Y1/Z1 150 / 410 / 250 мм
  Серводвигатель осям X1/Y1/Z1 AC Servo 1,0 / 1,5 / 1,5 кВт
 Система автоматической смены инструмента (основная) Количество инструмента для внутренней/наружной обработки 6 / 5
  Размер хвостовика наружных инструментов 20 мм
  Размер цанг, используемых для сверления ER-20/20 мм
Приводной фрезерный инструмент Количество инструментов 6 шт (12 с В-осью)
  Мощность двигателя приводного инструмента АС Servo 1,5 кВт
  Обороты 4 000 об/мин
  Размер цанги для приводного инструмента ER 20
  Максимальный диаметр сверления 12 мм
  Максимальный диаметр нарезаемого отверстия М10 х Р 1,5
Гидросистема Двигатель гидравлической станции 0,75 кВт
  Максимальное  давление/объем/производительность 30 кг/см²/40 л/12л/мин
Система автоматической смазки Двигатель системы смазки 25 Вт
  Объем резервуара/Максимальное  давление 2 л / 15 кг/см²
Система СОЖ Объем резервуара для СОЖ 125 л
  Насос СОЖ TPH4T5K / 5 Бар / 75 л/ мин
Габариты Длина станка 3 200 (2 500) мм
  Ширина станка 1750 мм
  Высота станка 1 950 мм
  Вес станка 4 300 кг

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

  • кабинетное ограждение рабочей зоны;
  • освещение рабочей зоны;
  • защита для направляющих и ШВП;
  • система ЧПУ Mitsubishi M80;
  • LCD монитор;
  • USB-порт;
  • гидравлический цилиндр для шпинделя и противошпинделя;
  • цанговый патрон для шпинделя и противошпинделя;
  • гидростанция;
  • инструментальная система (вертикальная колона).
  • система подачи СОЖ;
  • система автоматической смазки;
  • трехцветная сигнальная лампа;
  • инструмент для установки и обслуживания станка;
  • трансформатор;
  • конвейер для уборки стружки;
  • тележка для уборки стружки;
  • комплект цанг ER-20;
  • улавливатель для готовых деталей;
  • конвейер для готовых деталей;
  • интерфейс устройства подачи прутка;
  • документация на русском языке.


ОПЦИИ:

  • установка оси B.
  • увеличение мощности шпинделя до 11 кВт.
  • увеличение максимальной частоты вращения шпинделя до 6000 об/мин.
  • увеличение максимального диаметра обрабатываемого прутка до 60 мм.
  • замена цангового патрона на трёхкулачковый.
  • цанга шпиндельная круглая.
  • цанга шпиндельная квадратная.
  • цанга шпиндельная шестигранная.
  • набор втулок для тяговой трубы.

Доставка оборудования на склад покупателя осуществляется через 90 дней с момента предоплаты.

Мы предоставляем гарантию 1 год на станок, систему ЧПУ и автоматику.
