Токарные станки с ЧПУ

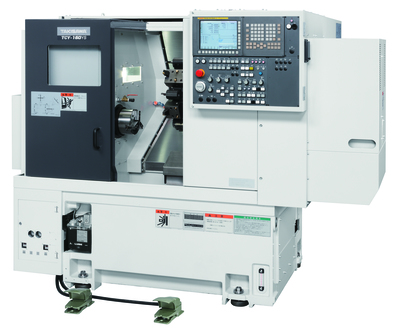

Серия TCY-160

Токарные станки с ЧПУ с функцией фрезерования и осью "Y"

➡️ Максимальный диаметр 340 мм ➡️ диаметр точения 220 мм ➡️ обороты шпинделя 4 000 об/мин

Токарные станки серии TCY-160 могут объединять процессы токарной обработки и обработки вращающимся инструментом мелких деталей в одном устройстве.

Фрезерование и управление по оси Y обеспечивают высокоэффективную интеграцию процесса.

Станина – это основная несущая конструкция станка, которая служит для монтажа деталей и узлов станка, относительно неё ориентируются и перемещаются подвижные детали и узлы.
Литая станина обеспечивает высокую точность, оптимизацию веса и, как следствие, оптимизацию нагрузочных способностей и распределения температур. В основании станины имеются внутренние соединительные каналы, которые позволяют охлаждающей жидкости циркулировать и обеспечивать эффективное охлаждение.

12-позиционная револьверная головка с приводным инструментом

Наличие приводного инструмента позволяет выполнять разнообразные фрезерные операции, что значительно расширяет возможности станка. Быстрая смена инструментов сводит к минимуму время холостых ходов, что сокращает время простоя оборудования и повышает производительность в целом.
Мощность двигателя приводного инструмента 5мин/15мин/const составляет 3,7/ 2,2/ 1,5 кВт соответственно.

Задняя бабка предназначена для поддержания длинных и тяжелых заготовок, для увеличения жесткости и точности обработки.
Широкие направляющие задней бабки обеспечивают необходимую точность даже при тяжелых режимах резания.

Тип станка		TCY-160YS	TCY-160CS	TCY-160S	TCY-160Y	TCY-160C
Макс. диаметр заготовки, устанавливаемой над станиной	мм	Ø 340	Ø 340	Ø 340	Ø 340	Ø 340
Макс. диаметр точения	мм	Ø 220	Ø 220	Ø 220	Ø 220	Ø 220
Макс. длина точения	мм	L3: 291, L5: 491	L3: 291, L5: 491	L3: 291, L5: 491	L3: 291, L5: 491	L3: 291, L5: 491
Расстояние между центрами	мм	L3: 583, L5: 783	L3: 583, L5: 783	L3: 583, L5: 783	---	---
Макс. диаметр обрабатываемого прутка в главном/ противошпинделе	мм	Ø 42/ Ø 42	Ø 42/ Ø 42	Ø 42/ Ø 42	Ø 42/ -	Ø 42/ -
Перемещения
Ход по оси Х (револьверная головка)	мм	185	185	185	185	185
Ход по оси Z (револьверная головка)	мм	L3: 330, L5: 530	L3: 330, L5: 530	L3: 330, L5: 530	L3: 330, L5: 530	L3: 330, L5: 530
Ход по оси Y (револьверная головка)	мм	±30	---	---	±30	---
Ход по оси A (противошпиндель)	мм	L3: 380, L5: 580	L3: 380, L5: 580	L3: 380, L5: 580	---	---
Главный шпиндель
Размер патрона главного шпинделя	мм	Ø 150	Ø 150	Ø 150	Ø 150	Ø 150
Частота вращения шпинделя	об/мин	4000	4000	4000	4000	4000
Точность позиционирования шпинделя (ось С)	град	0.001	0.001	---	0.001	0.001
Присоединительный торец шпинделя	мм	Ø 140 flat	Ø 140 flat	Ø 140 flat	Ø 140 flat	Ø 140 flat
Диаметр отверстия в главном шпинделе	мм	Ø 53	Ø 53	Ø 53	Ø 53	Ø 53
Противошпиндель
Размер патрона противошпинделя	мм	Ø 150	Ø 150	Ø 150	---	---
Точность позиционирования противошпинделя (ось С)	град	0.001	0.001	---	---	---
Присоединительный торец противошпинделя	мм	Ø 140 flat	Ø 140 flat	Ø 140 flat	---	---
Диаметр отверстия в противошпинделе	мм	Ø 53	Ø 53	Ø 53	---	---
Револьверная головка
Количество инструментальных позиций	шт	12	12	12	12	12
Размеры инструмента для наружной обработки	мм	25 × 25	25 × 25	25 × 25	25 × 25	25 × 25
Размеры инструмента для внутренней обработки	мм	Ø 32	Ø 32	Ø 32	Ø 32	Ø 32
Количество приводных инструментальных позиций	шт	12	12	---	12	12
Частота вращения приводного инструмента	об/мин	6000	6000	---	6000	6000
Ускоренные перемещения
По оси X/ Z/ Y	м/мин	20/ 24/ 10	20/ 24/ -	20/ 24/ -	20/ 24/ 10	20/ 24/ -
По оси A	м/мин	20	20	20	20	20
По оси C	м/мин	100	100	---	100	100
Задняя бабка
Перемещение задней бабки	мм	---	---	---	L3: 380, L5: 580	L3: 380, L5: 580
Конус задней бабки		---	---	---	МК3	МК3
Мощностные характеристики
Мощность главного шпинделя	кВт	5,5/ 3,7 (7,5/ 5,5 опция)	5,5/ 3,7 (7,5/ 5,5 опция)	5,5/ 3,7 (7,5/ 5,5 опция)	5,5/ 3,7 (7,5/ 5,5 опция)	5,5/ 3,7 (7,5/ 5,5 опция)
Мощность противошпинделя	кВт	3,7/ 2,2	3,7/ 2,2	3,7/ 2,2	---	---
Мощность приводного инструмента (5 мин/15мин/const)	кВт	3,7/ 2,2/ 1,5	3,7/ 2,2/ 1,5	---	3,7/ 2,2/ 1,5	3,7/ 2,2/ 1,5
Мощность двигателя осей	кВт	X, Y, A:1,2/ Z:1,4	A:1,2/ Z:1,4	X, A:1,2/ Z:1,4	X, Y, A:1,2/ Z:1,4	X, A:1,2/ Z:1,4
Мощность гидравлической помпы	кВт	0.75	0.75	0.75	0.75	0.75
Мощность помпы охлаждения	кВт	0.25	0.25	0.25	0.25	0.25
Потребляемая мощность	кВА	13.4	13.4	13.4	13.4	13.4
Емкость бака
Бак гидростанции	л	19	19	19	19	19
Бак системы смазки	л	1.8	1.8	1.8	1.8	1.8
Бак системы охлаждения	л	L3: 200, L5: 250	L3: 200, L5: 250	L3: 200, L5: 250	L3: 200, L5: 250	L3: 200, L5: 250
Габаритные размеры
Высота станка	мм	1700	1700	1700	1700	1700
Длина × ширина	мм	L3: 2400×1695, L5: 2760×1795	L3: 2400×1695, L5: 2760×1795	L3: 2400×1695, L5: 2760×1795	L3: 2010×1695, L5: 2760×1795	L3: 2010×1695, L5: 2760×1795
Вес	кг	L3: 3500, L5: 4100	L3: 3500, L5: 4100	L3: 3500, L5: 4100	L3: 3500, L5: 4100	L3: 3500, L5: 4100

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ СТАНКА TCY-160YS:

ЧПУ Fanuc 31i-A + 8,4″ цветной дисплей;
главный шпиндель Ø 150 мм (6″) без патрона;
противошпиндель Ø 150 мм (6″) без патрона;
гидроцилиндр главного и противошпинделя;
С-ось главного и противошпинделя;
12-позиционная револьверная головка с приводным инструментом и осью Y;
вспомогательный инструмент;
инструкция по эксплуатации.

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ СТАНКА TCY-160CS:

ЧПУ Fanuc 31i-A + 8,4″ цветной дисплей;
главный шпиндель Ø 150 мм (6″) без патрона;
противошпиндель Ø 150 мм (6″) без патрона;
гидроцилиндр главного и противошпинделя;
С-ось главного и противошпинделя;
12-позиционная револьверная головка с приводным инструментом;
вспомогательный инструмент;
инструкция по эксплуатации.

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ СТАНКА TCY-160S:

ЧПУ Fanuc 31i-A + 8,4″ цветной дисплей;
главный шпиндель Ø 150 мм (6″) без патрона;
противошпиндель Ø 150 мм (6″) без патрона;
гидроцилиндр главного и противошпинделя;
12-позиционная револьверная головка;
вспомогательный инструмент;
инструкция по эксплуатации.

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ СТАНКА TCY-160Y:

ЧПУ Fanuc 0i-TD + 8,4″ цветной дисплей;
главный шпиндель Ø 150 мм (6″) без патрона;
гидроцилиндр главного шпинделя;
С-ось главного шпинделя;
Задняя бабка с сервоприводом (опция);
12-позиционная револьверная головка с приводным инструментом и осью Y;
вспомогательный инструмент;
инструкция по эксплуатации.

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ СТАНКА TCY-160C:

ЧПУ Fanuc 0i-TD + 8,4″ цветной дисплей;
главный шпиндель Ø 150 мм (6″) без патрона;
гидроцилиндр главного шпинделя;
С-ось главного шпинделя;
задняя бабка с сервоприводом (опция);
12-позиционная револьверная головка с приводным инструментом;
вспомогательный инструмент;
инструкция по эксплуатации.

Доставка оборудования на склад покупателя осуществляется через 90 дней с момента предоплаты.

Мы предоставляем гарантию 1 год на станок, систему ЧПУ и автоматику.
