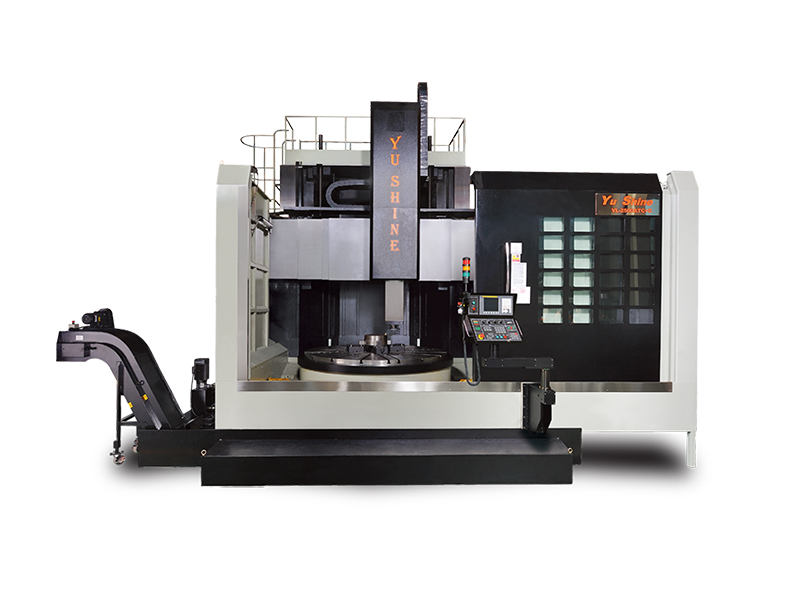

Вертикально-токарные станки с ЧПУ с револьверной головкой

С-ось

Силовой фрезерный шпиндель имеет мотор и 2-ступенчатую коробку передач, что обеспечивает мощное торцевое фрезерование, фрезерование, сверление и шлифование.

Многофункциональная обработка

Наличие второго фрезерного шпинделя, С-оси и CF-оси обеспечивает выполнение операций токарной обработки, фрезерования, сверления и нарезания резьбы метчиком на одном станке.

CF- ось

Серводвигатель с инкодером высокой точности и редуктором с червячной передачей обеспечивает высокую точность индексации до 6 угловых секунд. Имеется второй шпиндель для многосторонней обработки и обработки сложных деталей. Токарная обработка, фрезерование, сверление и нарезание резьбы метчиком выполняются в одном станке. Это значительно сокращает время установки заготовки и уменьшает затраты на обработку.

Опции

+ УСТРОЙСТВО АВТОМАТИЧЕСКОЙ СМЕНЫ ПАЛЛЕТ (АРС)

Устройство автоматической смены паллет уменьшает время установки и закрепления обрабатываемой детали и повышает производительность вертикально-токарного станка, предназначенного для работы на тяжелых режимах. Компания Yu Shine имеет многолетний опыт исследований и разработок в создании автоматического оборудования для удовлетворения всех ваших производственных нужд.

Характеристические диаграммы выходной мощности

 VL-1000

Диаметр стола, мм	1000
Наибольший диаметр устанавливаемого изделия, мм	1350
Максимальный диаметр точения, мм	1150
Максимальная высота точения, мм	1070
Скорость стола, об/мин	2-600
Максимальная нагрузка на стол, кг	4000

 VL-1200

Диаметр стола, мм	1250
Наибольший диаметр устанавливаемого изделия, мм	1600
Максимальный диа метр точения, мм	1350
Максимальная высота точения, мм	1350
Скорость стола, об/мин	2-300
Максимальная нагрузка на стол, кг	5000

 VL-1600

Диаметр стола, мм	1600
Наибольший диаметр устанавливаемого изделия, мм	2000
Максимальный диаметр точения, мм	1800
Максимальная высота точения, мм	1350
Скорость стола, об/мин	2-356
Максимальная нагрузка на стол, кг	8000

 VL-2000

Диаметр стола, мм	2000
Наибольший диаметр устанавливаемого изделия, мм	2500
Максимальный диаметр точения, мм	2300
Максимальная высота точения, мм	1700
Скорость стола, об/мин	2-160
Максимальная нагрузка на стол, кг	10000

 VL-2500

Диаметр стола, мм	2500
Наибольший диаметр устанавливаемого изделия, мм	3000
Максимальный диаметр точения, мм	2800
Максимальная высота точения, мм	1700
Скорость стола, об/мин	2-160
Максимальная нагрузка на стол, кг	15000

 VL-3000

Диаметр стола, мм	3500
Наибольший диаметр устанавливаемого изделия, мм	3500
Максимальный диаметр точения, мм	3400
Максимальная высота точения, мм	1650
Скорость стола, об/мин	2-120
Максимальная нагрузка на стол, кг	20000

	Ед. изм.	VL-1000ATC	VL-1000ATC+C	VL-1200ATC	VL-1200ATC+C	VL-1600ATC	VL-1600ATC+C
Функциональные возможности
Диаметр стола	мм	1000	1000	1250	1250	1600	1600
Макс. диаметр устанавливаемого изделия	мм	1350	1350	1600	1600	2000	2000
Макс. диаметр точения		1150	1150	1350	1350	1800	1800
Макс. высота точения		1070	1070	1350	1350	1350	1350
Макс. нагрузка на стол		4000	4000	5000	5000	8000	8000
Шпиндель № 1
Скорость шпинделя - низкая - высокая		2-140 141-600	2-140 141-600	2-102 103-300	2-102 103-300	2-64 65-256	2-64 65-256
Макс. крутящий момент		10000	10000	12500	12500	20000	20000
Шпиндель № 2
Обороты шпинделя		-	2400	-	2400	-	2400
Макс. крутящий момент		--	550	-	550	-	550
Перемещение/Скорость подачи
Перемещение X-оси		1350	1350	1475	1475	1675	1675
Перемещение Z-оси		800	800	900 (1200)	900 (1200)	900 (1200)	900 (1200)
Вертикальное перемещение поперечной балки		500	500	800	800	800	800
Ускоренная подача X-оси		12000	12000	12000	12000	12000	12000
Ускоренная подача Z-оси		10000	10000	10000	10000	10000	10000
Скорость рабочей подачи		0,01-50	0,01-50	0,01-50	0,01-50	0,01-50	0,01-50
Скорость ручной подачи		0-1260	0-1260	0-1260	0-1260	0-1260	0-1260
Инструмент
Количество инструмента		12	16	12	16	12	16
Тип хвостовика инструмента		ВТ50	ВТ50	ВТ50	ВТ50	ВТ50	ВТ50
Макс. вес инструмента		50	50	50	50	50	50
Макс. нагрузка АТС		360	450	360	450	360	450
Время смены инструмента (АТС)		30	30	30	30	30	30
Двигатель
Двигатель шпинделя №1 (непрер./30 мин)		37/45	37/45	37/45 (60/75)	37/45 (60/75)	37/45 (60/75)	37/45 (60/75)
Двигатель шпинделя №2 (непрер./30 мин)		-	7,5/11 (11/15)	-	7,5/11 (11/15)	-	7,5/11 (11/15)
Серводвигатель X-оси		7,0	7,0	7,0	7,0	7,0	7,0
Серводвигатель Z-оси		7,0	7,0	7,0	7,0	7,0	7,0
Серводвигатель CF–оси		-	7,0	-	7,0	-	7,0
Двигатель подъема поперечиной балки		1,5	1,5	2,25	2,25	2,25	2,25
Двигатель гидравлической системы		3,75	3,75	3,75	3,75	3,75	3,75
Двигатель конвейера		0,375	0,375	0,375	0,375	0,375	0,375
Насос системы СОЖ		0,75+ 0,75+1,1	0,75 +0,75+1,1	1,7+1,1	1,7+1,1	1,7+1,1	1,7+1,1
Объем
Резервуар гидравлической системы		100	100	100	100	100	100
Резервуар для СОЖ		700	700	700	700	700	700
Размеры станка
Станок (длина-ширина) мм		4600 х5500	4600 х5500	4700 х5800	4700 х5800	5050 х6300	5050 х6300
Станок (высота)		5330	5330	5500	5500	5500	5500
Вес станка		24000	25000	32000	33000	35000	36000
Потребляемая мощность		75	85	80	90	80	90



	Ед. изм.	VL-2000ATC	VL-2000ATC+C	VL-2500ATC	VL-2500ATC+C	VL-3000ATC	VL-3000ATC+C
Функциональные возможности
Диаметр стола	мм	2000	2000	2500	2500	3000	3000
Макс. диаметр устанавливаемого изделия	мм	2500	2500	3000	3000	3500	3500
Макс. диаметр точения		2300	2300	2800	2800	3400	3400
Макс. высота точения		1700	1700	1700	1700	1650	1650
Макс. нагрузка на стол		10000	10000	15000	15000	20000	20000
Шпиндель № 1
Скорость шпинделя - низкая - высокая		2-50 51-200	2-50 51-200	2-43 44-160	2-43 44-160	2-40 44-120	2-40 41-120
Макс. крутящий момент		46000	46000	57000	57000	64500	64500
Шпиндель № 2
Обороты шпинделя		-	2400	-	2400	-	2400
Макс. крутящий момент		--	730	-	730	-	730
Перемещение/Скорость подачи
Перемещение X-оси		2275	2275	2525	2525	2775	2775
Перемещение Z-оси		1000 (1400)	1000 (1400)	1000 (1400)	1000 (1400)	1000 (1400)	1000 (1400)
Вертикальное перемещение поперечной балки		1150	1150	1150	1150	1200	1200
Ускоренная подача X-оси		10000	10000	10000	10000	10000	10000
Ускоренная подача Z-оси		10000	10000	10000	10000	10000	10000
Скорость рабочей подачи		0,01-50	0,01-50	0,01-50	0,01-50	0,01-50	0,01-50
Скорость ручной подачи		0-1260	0-1260	0-1260	0-1260	0-1260	0-1260
Инструмент
Количество инструмента		12	16	12	16	12	16
Тип хвостовика инструмента		ВТ50	ВТ50	ВТ50	ВТ50	ВТ50	ВТ50
Макс. вес инструмента		50	50	50	50	50	50
Макс. нагрузка АТС		360	450	360	450	360	450
Время смены инструмента (АТС)		30	30	45	45	45	45
Двигатель
Двигатель шпинделя №1 (непрер./30 мин)		60/75 (75/100)	60/75 (75/100)	60/75 (75/100)	60/75 (75/100)	60/75 (75/100)	60/75 (75/100)
Двигатель шпинделя №2 (непрер./30 мин)		-	11/15	-	11/15	-	11/15
Серводвигатель X-оси		7,0	7,0	7,0	7,0	7,0	7,0
Серводвигатель Z-оси		7,0	7,0	7,0	7,0	7,0	7,0
Серводвигатель CF–оси		-	7,0	-	7,0	-	7,0
Двигатель подъема поперечиной балки		3,75	3,75	3,75	3,75	3,75	3,75
Двигатель гидравлической системы		3,75	3,75	3,75	3,75	3,75	3,75
Двигатель конвейера		0,375	0,375	0,375	0,375	0,375	0,375
Насос системы СОЖ		2,2+1,1	2,2+1,1	2,2+1,1	2,2+1,1	2,2+1,1	2,2+1,1
Объем
Резервуар гидравлической системы		130	130	130	130	130	130
Резервуар для СОЖ		700	700	1100	1100	1100	1100
Размеры станка
Станок (длина-ширина) мм		4950х7320	4950х7320	5400х7570	5400х7570	6100х8700	6100х8700
Станок (высота)		6600	6600	6600	6600	6700	6700
Вес станка		51000	52000	53000	54000	68000	69000
Потребляемая мощность		140	150	140	150	140	150

Стандартное оборудование:

• 4-х кулачковый патрон с ручным зажимом
• Конвейер для удаления стружки
• Система подачи СОЖ
• Система автоматической смазки
• Освещение зоны резания
• Лампа аварийной сигнализации
• Руководство по эксплуатации
• Гидравлическая станция
• Двигатель подъема поперечной балки
• Система зажима для поперечной балки
• Система автоматической смены инструмента (АТС)
• Кондиционер для коробки передач шпинделя
• Двухскоростная коробка передач
• Система автоматической балансировки
• Набор инструментов для обслуживания станка
• Система ЧПУ Fanuc 32iT
• Маслосепаратор СОЖ
• Теплообменник для шкафа электрооборудования

Опции:

• 3/6 кулачковый механизированный патрон
• 3 или 4-кулачковый силовой патрон + патрон с ручным зажимом
• Система авто смены инструмента 16Т/30Т/60Т/90Т
• Функция шлифовки
• Станция фильтрации СОЖ с бумажным фильтром
• Система позиционирования поперечной балки главного суппорта
• Силовые кулачки /ручные кулачки
• Подача СОЖ через шпиндель
• Оптические линейки Х/Z осей
• Инструментальная система зацепления с V-образными зубьями (для более жесткого крепления токарного инструмента)
• Специальное перемещение Z оси
• Двигатель шпинделя №1
• Автоматическая дверь
• Коробка передач для серводвигателя Х/Z осей
• Трансформатор
• Активный контроль инструмента
• Активный контроль обрабатываемой детали
• Державка для инструмента
• Система ЧПУ Fanuc 18/32iT
• Система Siemens 810840
• Покраска оборудования в нестандартный цвет
• Устройство автоматической смены паллет
• СЕ маркировка
• Кондиционер для шкафа электрооборудования
