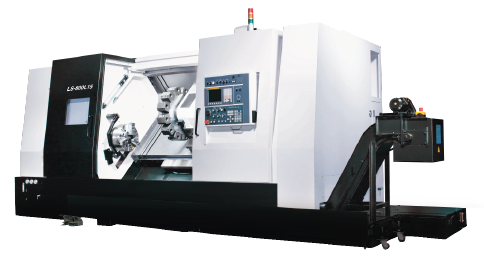

Сверхмощные токарные многоцелевые станки с ЧПУ

Серия LS (LS-800 (M) (Y) / LS-1000 (M) / LS-1100)

Серия LS (LS-800 (M) (Y) / LS-1000 (M) / LS-1100)

Токарные станки с ЧПУ для работы на особо тяжелых режимах

LS-800(М) - 1000) (1500) (2000) (3000)

LS-800 (Y) - (2000) (3000)

LS-1000 (М) - (1000) (1500) (2000) (3000)

LS-1100 - (3000)

ПЕРЕДОВАЯ ТЕХНОЛОГИЯ И КОНСТРУКЦИЯ СТАНКОВ КОМПАНИИ TAKISAWA

  • Цельная чугунная конструкция станины для работы на особо тяжелых режимах отличается высоким коэффициентом демпфирования и минимальными тепловыми деформациями.
  • Конструкция с наклонной под углом 45 градусов станиной обеспечивает оптимальные условия обработки.
  • Направляющие, закаленные методом высокочастотной индукции, обладают идеальной жесткостью.
  • Покрытие Turcite B обеспечивает статическую и динамическую точностью между всеми
    контактирующими поверхностями.
  • Высокопрочный шпиндель имеет сопротивление деформированию, мощные возможности токарной обработки и стойкость при работе на тяжелых режимах.
  • Произведенная на предприятии тайваньской компании Takisawa револьверная головка 31,5” в диаметре и шириной 7,8” предназначена для работы на особо тяжелых режимах и обладает возможностью быстрого позиционирования.
  • Двухступенчатая коробка передач обеспечивает сверхвысокий крутящий момент при обработке на низких скоростях для резания на особо тяжелых режимах.

Технические характеристики шпинделя

В шпинделе, произведенном тайваньской компанией Takisawa, используются высококачественные подшипники производства Европы или Японии. Шпиндель смонтирован в тонкорасточенном чугунном корпусе в чистом помещении с кондиционированным воздухом. Конструкция и точность сборки шпинделя обеспечивают высокую точность и оптимальность обработки в сочетании с простотой технического обслуживания и низкой стоимостью запасных частей.

LS-800
ДВИГАТЕЛЬ ПРИВОДА ШПИНДЕЛЯ МАКС. ОБОРОТЫ ШПИНДЕЛЯ (ОБ/МИН)
A/MY 22/26 кВт (30/35 лс) 2000
B/MY 22/26 кВт (30/35 лс)
30/37 кВт (40/50 лс)
2000/1500
2000/1500 (ОПЦИЯ)
C/M 30/37 кВт (40/50 лс)
37/45 кВт (50/60 лс)
1200
1200 (ОПЦИЯ)
LS-1000
 ДВИГАТЕЛЬ ПРИВОДА ШПИНДЕЛЯ МАКС. ОБОРОТЫ ШПИНДЕЛЯ (ОБ/МИН)
A/MY 30/37 кВт (40/50 лс) 2000
B/M 30/37 кВт (40/50 лс)
37/45 кВт (50/60 лс)
1200/1000
1200/1000
LS-1100
  ДВИГАТЕЛЬ ПРИВОДА ШПИНДЕЛЯ МАКС. ОБОРОТЫ ШПИНДЕЛЯ (ОБ/МИН)
                                         37/45 кВт (50/60 лс)
45/55 кВт (60/75 лс)
900
900 (ОПЦИЯ)

Коробка передач

Коробка передач спроектирована для работы в условиях небольшого роста температуры, низкого шума и вибраций, собрана и испытана в помещении с контролируемой температурой и влажностью для обеспечения этих условий. Коробка передач обеспечивает высокий крутящий момент при обработке на низких скоростях в сочетании с высокой точностью обработки поверхности.

LS-1100 LS-1100
LS-1100 (M) LS-1100 (M)
LS-800 (M) LS-800 (M)
LS-800 (M) LS-800 (M)

Технические характеристики револьверной головки

Все высокоэффективные револьверные головки произведены тайваньской компанией Takisawa. Двухблочное высокоточное соединение обладает высоким усилием зажима, быстрой и точной индексацией, легкостью калибровки позиционирования в обоих направлениях, как по часовой, так и против часовой стрелки.

Внешний диаметр соединения

LS-800 - 250 мм

LS-800 - 360 мм

LS-1100 - 460 мм

Диаграмма мощности фрезерного инструмента

Примеры обработки


НАРУЖНОЕ ОБРАБОТКА НА ТЯЖЕЛЫХ РЕЖИМАХ
Модель станка Инструмент Обороты шпинделя Скорость резания Глубина резания Подача на оборот
LS-800
αil 22/7000
32 x 32 мм
PCLNR 3232P
19
267 об/мин 120 м/мин 13 мм 0,8 мм/об
LS-1100
αil 50/5000
32 x 32 мм
PCLNR 3232P
19
267 об/мин 120 м/мин 14 мм 0,8 мм/об




СВЕРЛЕНИЕ
Модель станка Инструмент Диаметр сверла Обороты шпинделя Скорость резания Подача на оборот
LS-800
αil 22/7000
Сверло 58 мм 250 об/мин 120 м/мин 0,3 мм/об
LS-1100
αil 50/5000
Сверло 58 мм 250 об/мин 120 м/мин 0,3 мм/об

Подача

Модель станкаПодача по оси ХПодача по оси YПодача по оси Z
LS-800 (M) 16 - L10 / L15 / L20 / L30
20 / 16 / 16 / 12
LS-1000 (M) 12 - 16 / 16 / 16 / 12
LS-1000 12 - 12
LS-800 (Y) 12 6 L20 / L30
16 / 12
Использование высокоточной и высоконадежной ШВП обеспечивает более высокую скорость быстрой подачи.

характеристики задней бабки

Модель станкаДиаметр пинолиПеремещение пинолиТип центра
LS-800 (M) (Y) пиноль 125 120/(150) МТ5 (МТ6)
подвижная пиноль150
LS-1000 (M) подвижная пиноль180 150 МТ6
LS-1100 подвижная пиноль200 150 МТ6

Высокое осевое давление и высокое усилие зажима обеспечивают максимальную стабильность специально при обработке длинных заготовок.



Конструкция LS серии

Все структурные компоненты станка изготовлены из отожженного для снятия напряжений и свободного от деформаций чугуна. Все контактные поверхности отшабрены вручную.

Стандартные принадлежности

Система ЧПУ FANUC Конвейер для стружки Насос системы смазки

 Стандартные принадлежности

Индексируемый патрон Маслянный холодильник Устройство замера длины
Неподвижный люнет Масляный холодильник для коробки передач Коллектор маслянного тумана

 Инструментальная схема

LS-800 LS-1000 LS-800М
LS-1000M LS-800Y LS-1100Y

Рабочая зона

 LS-800  LS-1000  LS-800М

 LS-1000M  LS-800Y  LS-1100Y


 Инструментальная схема

 LS-800  LS-1000
 LS-800(М/Y)  LS-1000М


 Габаритные размеры станка

 LS-800L10LS-800L15LS-800L20LS-800L30LS-800ML10LS-800ML15LS-800ML20LS-800ML30LS-800YL30
А 4537 4967 5467 6467 4537 4967 5467 6467 6985 6985
В 5623 6053 6553 7553 5623 6053 6553 7553 7071 8071
С 2423 2423 2423 2423 2423 2423 2423 2423 2760 2760
D 2143 2143 2143 2143 2143 2143 2143 2143 2194 2194
 LS-1000L10LS-1000L15LS-1000L20LS-1000L30LS-1000ML10LS-1000ML15LS-1000ML20LS-1000ML30LS-1100
А 4810 5310 5810 7062 4810 5310 5810 7062 7062
В 6010 6510 7010 8262 6010 6510 7010 8262 8262
С 2490 2490 2490 2490 2490 2490 2490 2490 2490
D 2300 2300 2300 2300 2300 2300 2300 2300 2300



     серия LS-800   серия LS-800M
Модель   А В С МА МВ МС
Наименование   L10/L15 /L20/L30 L10/L15/L20/L30 L10/L15/L20/L30 L10/L15/L20/L30 L10/L15/L20/L30 L10/L15/L20/L30
Функциональные возможности
Макс. Ø мм 830 830
Макс. Ø над суппортом мм    660    660
Стандартный Ø точения мм  266 (330)    300
Макс. Ø точения мм    760    680
Макс. длина точения мм  1100/1600 /2100/3100  1095/1595 /2095/3095  1050/1550 /1950/2950  988/1488 /1988/2988  985/1485 /1985/2985  937/1437 /1937/2937
Макс. Ø прутка мм  90  105  180  90  105 180
Перемещение
Перемещение по оси Х мм    390    390
Перемещение по оси Z мм    1150/1650/2150/3150    1150/1650/2150/3150
Перемещение по оси Y мм  - - - - - -
Шпиндели
Обороты шпинделя об/мин  2000 2000 (1500) 1200 2000  2000 (1500)  1200
Размер патрона    15"  15" (18")  20"  15"   15" (18")  20"
Конус шпинделя    А2-8   А2-11   А2-15   А2-8   А2-11   А2-15
Ø сквозного отверстия мм  102 117 200 102 117 200
Ø подшипника мм  140 160 266 140 160 266
Револьверная головка
К-во гнезд для инструмента      Т10 (Т12)    Т12

Размер хвостовика для прямоугольного инструмента

мм
32х32

32х32
Ø хвостовика для расточной оправки мм    50 (60)    50
Ø хвостовика приводного инструмента мм  -  -  -  -  26  -
Задняя бабка
Перемещение задней бабки мм    1000/1500/2000/3000    1000/1500/2000/3000
Ø пиноли задней бабки      125  (150)    125  (150)
Отверстие конуса пиноли задней бабки      МТ5 (МТ6)    МТ5 (МТ6)
Перемещение пиноли задней бабки мм    120    120
Подача
Быстрое перемещение по оси Х м/мин    12    12
Быстрое перемещение по оси Z м/мин    20/16/16/12    20/16/16/12
Быстрое перемещение по оси Y м/мин  -  -  -  -  -  -
Двигатель
Двигатель привода шпинделя кВт  22/26   22/26 (30/37)  30/37   22/26    22/26 (30/37)   30/37
Двигатель индексации револьверной головки кВт    1,2    1,2
Двигатель для приводных инструментов кВт    -    5,5/7,5 (7,5/11)
Двигатель привода оси Х кВт    4    4
Двигатель привода оси Z кВт  4(7)/4(7)/7/7   4(7)/4(7)/7/7  7/7/7/7   4(7)/4(7)/7/7   4(7)/4(7)/7/7   7/7/7/7
Двигатель привода оси Y кВт
-

-
Размеры станка
Высота мм    2300    2300
Длина мм    4300/4700/5300/6400    4300/4700/5300/6400
Ширина мм    2180    2180
Вес кг  10200 /11000 /13300/14800  10500/11300 /13600/15100  11500/12300 /14600/16100  10300/11100 /13500/1500  10600/11400 /13700/15200  11600/12400 /14700/16200



     серия LS-800Y серия LS-1000 серия LS-1000M серия LS-1100
Модель
Наименование   L20/L30 L10/L15/L20/L30 L10/L15/L20/L30 L30
Функциональные возможности
Макс. Ø мм 830 1020 102 1120
Макс. Ø над суппортом мм 660 780 780 910
Стандартный Ø точения мм 300 320 330 440
Макс. Ø точения мм 600 900 850 900
Макс. длина точения мм 1914/2914 1031/1531/2131/3131 970/1470/1970/2970 3000
Макс. Ø прутка мм 105 180 180 254
Перемещение
Перемещение по оси Х мм 390 500 500 540
Перемещение по оси Z мм 2048/3048 1100/1600/2100/3100 1100/1600/2100/3100 3100
Перемещение по оси Y мм ±80 - - -
Шпиндели
Обороты шпинделя об/мин 2000 (1500) 1200 (1000) 1200 (1000) 905
Размер патрона   15" (18") 20"(24") 20" (24") 32
Конус шпинделя   А2-11 А2-15 А2-15 А2-20
Ø сквозного отверстия мм 117 200 200 275
Ø подшипника мм 160 266 266 360
Револьверная головка
К-во гнезд для инструмента   Т12 Т10 Т12 Т10

Размер хвостовика для прямоугольного инструмента

мм 32х32 32х32 32х32 32х32
Ø хвостовика для расточной оправки мм 50 65 (75) 63 65/(75)/(100)
Ø хвостовика приводного инструмента мм 26 - 34 -
Задняя бабка
Перемещение задней бабки мм 2000/3000 1000/1500/2000/3000 1000/1500/2000/3000 3000
Ø пиноли задней бабки   125 180 180 200
Отверстие конуса пиноли задней бабки   МТ5 (МТ6) МТ6 МТ6 МТ6
Перемещение пиноли задней бабки мм 120 150 150 150
Подача
Быстрое перемещение по оси Х м/мин 12 12 12 12
Быстрое перемещение по оси Z м/мин 16/12 16/16/16/12 16/16/16/13 12
Быстрое перемещение по оси Y м/мин 6 - - -
Двигатель
Двигатель привода шпинделя кВт 22/26 (30/37) 30/37 (37/45) 30/37 (37/45) 37/45 (45/55)
Двигатель индексации револьверной головки кВт 1,2 1,2 1,2 -
Двигатель для приводных инструментов кВт 5,5/7,5 (7,5/11) - 7,5/11 -
Двигатель привода оси Х кВт 7 4 4 6
Двигатель привода оси Z кВт 7/7 6 6 6 (11)
Двигатель привода оси Y кВт 7 - - -
Размеры станка
Высота мм 2800 2590 2590 2728
Длина мм 5300/6400 5062/5562/6062/7062 5062/5562/6062/7062 7530
Ширина мм 2180 2180 2180 2600
Вес кг 15500/17000 12000/13500/16500/18000 12000/13500/16500/18000 27000
