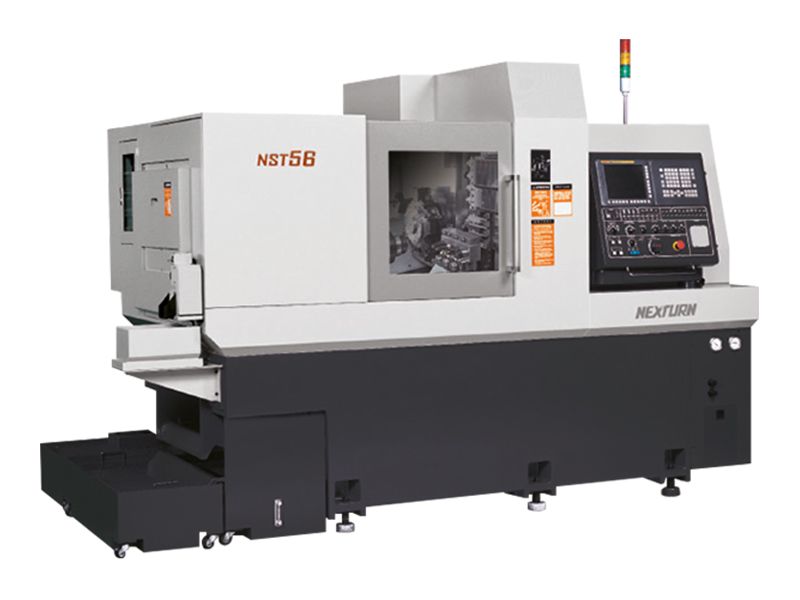

Высокоскоростной высокоточный токарный автомат с ЧПУ

NST45/56/67

➡️ Максимальный диаметр 67 мм ➡️ длина обработки 150 мм ➡️ количество инструментов 12

резьбонарезная функция;
электронный маховик;
карта памяти, интерфейс ввода/вывода;
интерфейс ввода/вывода (RS232C) (дополнительно);
фоновое редактирование;
дисплей времени работы и количества деталей;
макропрограмма пользователя;
поддержание постоянной скорости резания;
синхронизация шпинделей.

Новый лидер в области многоосевой многокоординатной сложной обработки.

Максимальные возможности обработки для производства сложных деталей из пруткового материала:

12-позиционная револьверная головка с независимым приводным механизмом;
уменьшенное время цикла при 3-координатном управлении;
сложная обработка с использованием 39 инструментов;
более мощные двигатели для основного шпинделя и субшпинделя;
дополнительные функции ЧПУ;
оптимизированная инструментальная система обеспечивает высокоточную обработку.

Уменьшенное время цикла при 3-координатном управлении.

Различные варианты синхронной обработки:

Одновременное сверление передней и противоположной стороны (Z1,Z3)	Одновременная токарная обработка с двух сторон (Z1+Х1,Z3+Х3)	Одновременное поперечное сверление и сверление противоположной стороны (Х1,Z3)
Сбалансированная токарная обработка + обработка противоположной стороны (Х1+Y1+ X2+Y2, Z3+X3+Y3)	Одновременное поперечное сверление, фрезерование + обработка противоположной стороны (Х1+Y1+ X2+Y2, Z3+X3+Y3)	Одновременная токарная обработка, фрезерование + обработка противоположной стороны (Х1+Y1+ X2+Y2, Z3+X3+Y3)

Осевое сверление передней стороны + обработка противоположной стороны (Х1+Y1+ X2+Y2, Z3+X3+Y3)

Более мощная конструкция шпинделя:

улучшенные эксплуатационные характеристики за счет использования мощного встроенного двигателя основного шпинделя (11-15 кВт);
мощный гидравлический дисковый тормоз;
повышенная точность и качество обработки за счет использования системы СОЖ, уменьшающей влияние теплового фактора;
более экономичное производство за счет уменьшения длины остатка прутка (менее 80 мм).

Мощный инструментальный блок для обработки противоположной стороны:

более легкое применение за счет использования идентичных модульных систем шпинделей для инструмента для поперечной обработки и обработки противоположной стороны;
оптимальное производство за счет использования различных дополнительных инструментальных возможностей;
высокоскоростное и высокоточное внеосевое сверление и жесткое нарезание резьбы;
7 инструментов (модульных 3, фиксир.4).

Высокопрочные и высокоточные приводные инструменты:

увеличение размера приводного вала и подшипника увеличивает производительность обработки на 20%;
диаметр отверстия револьверной головки 45мм;
блок револьверной головки с 3 управляемыми осями позволяет выполнять одновременное поперечное фрезерование и поперечную внеосевую обработку.

Система ЧПУ типа CNC:

контроллер FANUC 31i-A;
диалоговое ЧПУ типа CNC;
высокоскоростной РМС- модуль большой мощности уменьшает время цикла;
дисплеи диалоговой функции и функции самодиагностики.

Короткое время индексации:

быстрая смена инструмента за счет использования серво двигателя с делительно-поворотной конструкцией;
поворотная револьверная головка уменьшает воздействие механических ударов;
уменьшено время простоя.

Удобная система управления:

удобная операционная панель с консольным креплением (свободное перемещение);
конструкция для легкого выбора и смены инструмента (высота центра 1100мм);
легкость управления за счет централизованной панели управления и проверки программы MPG (электронный маховик).

Технические характеристики станка

Описание	NST 56/67
Макс. диаметр прутка	56мм/67 мм
Макс. длина прутка	150 мм
Макс. размеры сверления/ резьбонарезания	20мм/М 16
Макс. диаметр зажима субшпинделя	56мм/67 мм
Макс. размеры сверления/ резьбонарезания на противоположном торца	13мм/М10
Макс. диаметр диска при поперечном фрезеровании	50мм
Макс. скорость вращения основного шпинделя	5000 об/мин
Макс. скорость вращения субшпинделя	5 000 об/мин
Вращающиеся инструменты для внешней/поперечной обработки	4/4
Макс. скорость вращения поперечного шпинделя	6 000 об/мин
Макс. размеры сверления/ резьбонарезания	16мм/М 12
Хвостовик	20х125 мм
Общее количество инструментов	12
Макс. скорость вращения инструмента	6000 об/мин
Макс. размеры сверления/нарезания резьбы для вращающихся инструментов	16мм/М12
Хвостовик	20х125 мм
Инструменты для обработки противоположного торца	7 (фиксир.4, вращ.3)
Быстрое перемещение (X1, Z1, X2, Z2, X3, Z3)	30 м/мин
Быстрое перемещение (Y1, Y2, Y3)	24 м/мин
Позиционирование основного шпинделя	Cs+1/1000 град
Позиционирование субшпинделя	Cs+1/1000 град
Основной шпиндель	11/15 кВт
Субшпиндель	5,5/7,5 кВт
Блок инструментов для поперечной обработки и обработки противоположного конца	1,0/ 2,2 кВт
Серво	2,7 кВт
Насос системы СОЖ	0,9+ 0,9 кВт
Насос системы смазки	0,04 кВт
Объем резервуара для системы СОЖ	250 л
Объем резервуара для системы смазки	2 л
Объем резервуара для охлаждающего масла	12 л
Высота центра	1100 мм
Дл. х Ширина х Высота	2850х1750х1950 мм
Вес нетто	5000 кг

Технические характеристики устройства ЧПУ

Описание	NST 56/67
Блок управления (контроллер) ЧПУ	FANUС 31i-А
Количество управляемых осей	12
Обозначения осей	X1, Y1, Z1, X2, Y2, Z2, X3, Y3, Z3, C1,C2, C3
Мин. заданное перемещение	0,001 мм
Мин. командное перемещение	0,001 мм
Макс. программируемая величина	+/- 8 разрядов
Функция интерполяции	Линейная/круговая
Быстрое перемещение	32 м/мин
Подача	1-6000 мм/мин
Коррекция скорости подачи	0-150%, шаг 10%
Перерывание подачи с выдержкой времени	G04 0,0001-9999,999
ABS/INC команда	X, Y, Z, C: абсолютное U, W, V, H: инкрементное
Коррекция на инструмент	+/- 6 разрядов
К-во коррекций на инструмент	400 пар
ЭЛТ/интерфейс	10,4’’
Язык дисплея	Английский, русский, другие
Память ЗУ на магнитных лентах	1 Мбайт
К-во регистрируемых программ	500 наборов
Вспомогательная функция	М5/М3 разряды
Функция основного шпинделя	S5
Функция выбора инструмента	Т6

Дополнительные функции системы ЧПУ, поставляемые как стандартное приложение:

резьбонарезная функция;
электронный маховик;
карта памяти. Интерфейс ввода/вывода;
интерфейс ввода/вывода (RS232C) (дополнительно);
фоновое редактирование;
дисплей времени работы и количества деталей;
макропрограмма пользователя;
поддержание постоянной скорости резания;
синхронизация шпинделей;
геометрия инструмента и коррекция на износ;
ввод программируемых данных;
фаска/R угловой радиус;
многократно повторяемый цикл;
редактирование использованной программы;
интерполяция в полярных координатах (дополнительная);
интерполяция в цилиндрических координатах (дополнительная);
прямой ввод чертежных размеров деталей;
преобразование дюйм/метрические единицы;
постоянный цикл для сверления;
жесткое нарезание резьбы (основной шпиндель, задний шпиндель);
поворотный инструмент для жесткого нарезания резьбы (для инструмента на револьверной головке)(дополнительная);
поворотный инструмент для жесткого нарезания резьбы (для крестообразного сверла на резцедержателе)(дополнительная);
обнаружение отрезки детали (дифференциальное);
обнаружение флуктуации скорости шпинделя.

Дополнительные комплектующие:

конвейер для стружки;
автоматический огнетушитель;
насос высокого давления (750 Вт);
сверлильная головка;
двухшпиндельная головка для поперечного сверления;
головка для сверления под углом;
спиральная головка;
фрезерная головка.

Доставка оборудования на склад покупателя осуществляется через 90 дней с момента предоплаты.

Мы предоставляем гарантию 1 год на станок, систему ЧПУ и автоматику.
