Токарные обрабатывающие центры с ЧПУ

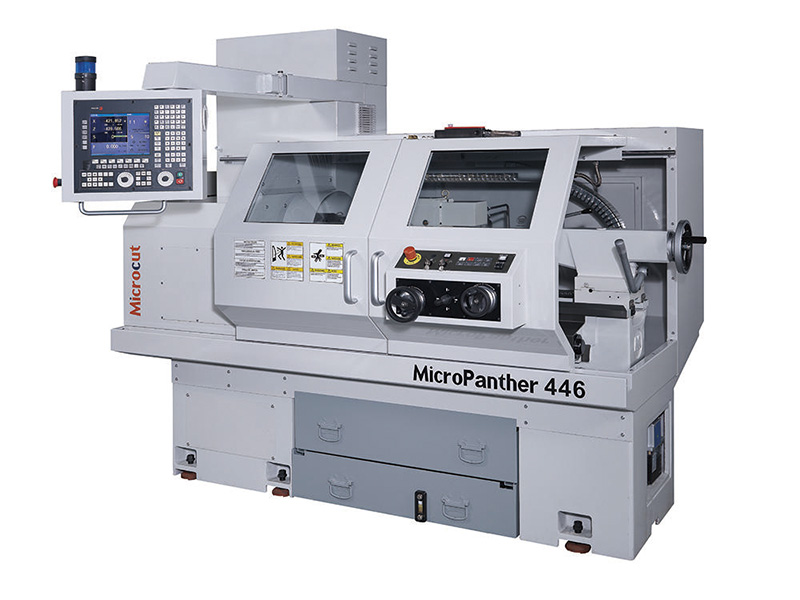

MicroPanther 446

Диаметр обработки 446 мм ➡️ обрабатываемая длина 650 мм

горизонтальная станина из высококачественного чугуна марки «Механит» гарантирует высокую жесткость и виброустойчивость;
передача вращения двигателя производится непосредственно на шпиндель (ременная передача);
жесткость шпинделя обеспечивается 4-мя коническими двухрядными роликовыми подшипниками.

высокоточные ШВП класса точности С3 со сдвоенной гайкой гарантируют высокую жесткость и точность;
большое отверстие в шпинделе – 52 мм;
8-ми позиционная револьверная головка;
время индексации револьверной головки между соседними позициями всего 0,79 с;
все элементы электрического шкафа отвечают европейским нормам CE.

НАИМЕНОВАНИЕ ПАРАМЕТРОВ	ЕД. ИЗМ.	MicroPanther 446
ЗОНА ОБРАБОТКИ
Макс. диам. заготовки, устан. над станиной	мм	446
Макс. диам. заготовки, устан. над суппортом	мм	240
Макс. диам. заготовки, обраб. над выемкой	мм	546
Макс. длина обраб. детали (с револьв. головкой)	мм	650 (QCT)/600 (гидравлическая револьверная головка)
Расстояние между центрами	мм	900
ШПИНДЕЛЬ
Диапозоны вращения шпинделя	об/мин	3000
Диам. патрона	мм	200
Отверстие в шпинделе	мм	52
Конус шпинделя		А2-5
Мощность главного двигателя	кВт	5,5/7,5
ПЕРЕМЕЩЕНИЯ
Перемещение суппорта по оси X	мм	250
Перемещение суппорта по оси Y	мм	760
ПОДАЧИ
Ускоренное перемещение по оси Х	м/мин	15
Ускоренное перемещение по оси Y	м/мин	15
РЕВОЛЬВЕРНАЯ ГОЛОВКА
Количество позиций револьверной головки	шт	8
Сечение резца	мм	20х20
ЗАДНЯЯ БАБКА
Перемещение пиноли	мм	165
Диаметр пиноли	мм	65
Конус пиноли	Морзе	4
ТОЧНОСТЬ
Точность позиционирования		±0,005
Повторяемость		0,005
СИСТЕМА ОХЛАЖДЕНИЯ
Производительность насоса подачи охлаждающей жидкости	л/мин	20
Давление насоса подачи охлаждающей жидкости	кг/см²	0,65 (50 Гц)/0,9 (60 Гц)
МАССА И ГАБАРИТЫ
Масса	кг	2100
ДлинахШиринахВысота	мм	2230х1560х1790

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

русифицированная система ЧПУ Siemens 802DSL;
горизонтальная 8-ми позиционная револьверная головка;
3-х кулачковый ручной патрон O200 мм;
порт RS-232 и слот для карты памяти;
электронные штурвалы осей X и Z;
задняя бабка c ручным приводом выдвижения пиноли;
автоматическая система смазки направляющих;
теплообменник электрошкафа;
система подачи СОЖ;
лампа освещения рабочей зоны;
защитные кожуха для ограждения рабочей зоны;
поддон для сбора стружки;
комплект выравнивающих опор;
комплект инструмента для обслуживания станка;
руководство по эксплуатации на станок на русском языке.

ОПЦИИ:

русифицированная система ЧПУ Fanuc 0i-TD;
русифицированная система ЧПУ Fagor 8055;
3-х кулачковый гидравлический патрон Ø160 мм c отверстием 40 мм;
неподвижный люнет;
подвижный люнет.

Доставка оборудования на склад покупателя осуществляется через 90 дней с момента предоплаты.

Мы предоставляем гарантию 1 год на станок, систему ЧПУ и автоматику.
