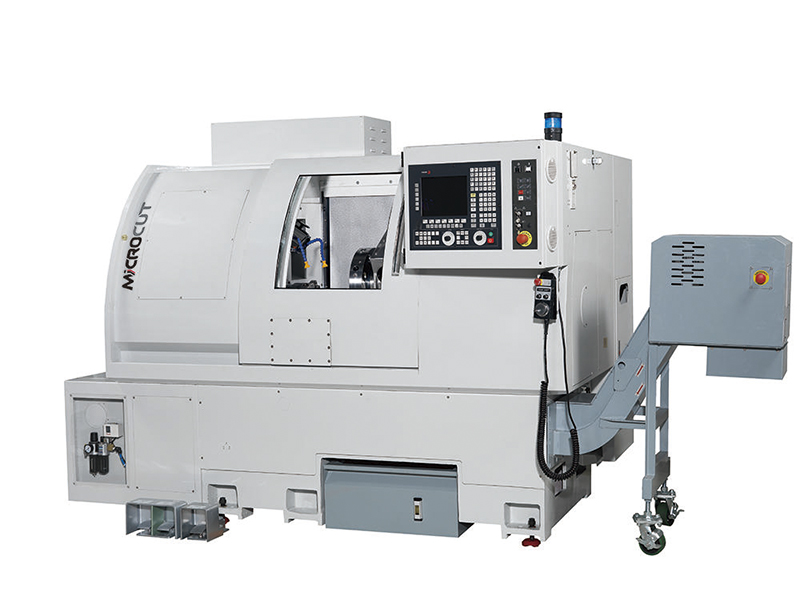

Токарные обрабатывающие центры с ЧПУ

LT-42/52/65

Диаметр обработки 500 мм ➡️ обрабатываемая длина 460 мм

цельнолитая наклонная станина из высококачественного чугуна марки «Механит» гарантирует высокую жесткость и виброустойчивость;
жесткость шпинделя обеспечивается 4-мя коническими двухрядными роликовыми подшипниками;
высокоточные ШВП класса точности С3 со сдвоенной гайкой гарантируют высокую жесткость и точность даже при долговременных тяжелых нагрузках;
большое отверстие в шпинделе – 42(LT–42)/52(LT–52)/65(LT–65) мм.

высокая скорость вращения шпинделя – 6000 (LT–42)/5000(LT–52)/4000(LT–65) об/мин;
высокая мощность привода шпинделя – 11 кВт постоянно, 15 кВт – 30 мин;
ускоренные перемещения по осям X и Z – 30 м/мин;
большой выбор револьверных головок;
время индексации револьверной головки между соседними позициями всего 0,79 с;
ось «С» и фрезерная функция значительно расширяют технологические возможности станка, позволяют производить фрезерование, осевое сверление и растачивание, нарезание резьбы и другие операции;
все элементы электрического шкафа отвечают европейским нормам CE;
широкий выбор опций.

Технические характеристики

НАИМЕНОВАНИЕ ПАРАМЕТРОВ	ЕД. ИЗМ.	LT-42	LT-52	LT-65
ЗОНА ОБРАБОТКИ
Макс. диам. заготовки, устан. над станиной	мм	500	500	500
Макс. диам. заготовки, устан. над суппортом	мм	210	210	210
Макс. длина точения	мм	460	460	460
Угол наклона станины	град.	30	30	30
ШПИНДЕЛЬ
Макс. частота вращения шпинделя	об/мин	6000	5000	4000
Мощность главного двигателя	кВт	11/15	11/15	11/15
Диам. гидравлического патрона	мм	169	210	215
Диам. отверстия в шпинделе	мм	42	52	65
ПЕРЕМЕЩЕНИЯ
Перемещение по оси X	мм	215	215	215
Перемещение по оси Y	мм	510	510	510
ПОДАЧИ
Ускоренное перемещение по оси Х	м/мин	30	30	30
Ускоренное перемещение по оси Y	м/мин	30	30	30
РЕВОЛЬВЕРНАЯ ГОЛОВКА (СТАНДАРТ)
Количество позиций револьверной головки	шт	8	8	8
Сечение резца	мм	25х25, диам. 32	25х25, диам. 32	25х25, диам. 32
РЕВОЛЬВЕРНАЯ ГОЛОВКА С ПРИВОДНЫМ ИНСТРУМЕНТОМ	SAUTER VDI30 или VDI40 (ОПЦИЯ)
Количество позиций револьверной головки	шт	12	12	12
Крепление инструмента	кВт	VDI30, VDI40	VDI30, VDI40	VDI30, VDI40
Мощность привода оси С	кВт	3,75	3,75	3,75
Максимальная скорость вращения приводного инструмента	об/мин	4500	4500	4500
ЗАДНЯЯ БАБКА
Перемещение пиноли	мм	50	50	50
Диаметр пиноли	мм	65	65	65
Конус пиноли	Морзе	4	4	4
ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ
Емкость бака охлаждающей жидкости	л	140	140	140
Максимальный расход охлаждающей жидкости	л/мин	55	55	55
Емкость маслянного бака для смазки	л	2	2	2
Макс. расход масла	л/мин	2,2	2,2	2,2
Макс. установленная мощность	кВА	35	35	35
ТОЧНОСТЬ
Точность позиционирования	мм	±0,005/300	±0,005/300	±0,005/300
Повторяемость	мм	0,005	0,005	0,005
МАССА И ГАБАРИТЫ
Масса	кг	3200	3200	3200
ДлинахШиринахВысота	мм	2500х1820х1680	2500х1820х1680	2500х1820х1680

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

русифицированная система ЧПУ Fanuc Oi-TD или Siemens 802DSL;
12-ти позиционная револьверная головка LS-200 или 8-ми позиционная LS-160;
порт RS-232 и слот для карты памяти;
электронный маховик;
3-х кулачковый гидравлический патрон с комплектом каленых и сырых кулачков;
задняя бабка с гидравлическим приводом выдвижения пиноли;
автоматическая система смазки направляющих;
теплообменник электрошкафа;
система подачи СОЖ;
защитные кожуха для ограждения рабочей зоны;
поддон для сбора стружки;
комплект выравнивающих опор;
комплект инструмента для обслуживания станка;
руководство по эксплуатации станка на русском и английском языках.

ОПЦИИ:

система ЧПУ Siemens 828D с ShopTurn;
ось «С» и револьверная головка мод. Baruffaldi TBMA160 VDI40 на 8 приводных инструментов или Sauter;
VDI30 на 12 приводных инструментов;
револьверная головка с VDI диском мод. Baruffaldi TB-160 VDI40 на 8 инструментов;
устройство измерения инструмента ручное или автоматическое Renishaw;
транспортер для стружки с баком для стружки;
устройство подачи прутка (Барфидер) FEDEK DH-65L;
ловушка деталей;
цанговый патрон с цангами;
задняя бабка с возможностью автоматического (по программе) перемещения;
система подачи СОЖ через инструмент 20 бар.

Доставка оборудования на склад покупателя осуществляется через 90 дней с момента предоплаты.

Мы предоставляем гарантию 1 год на станок, систему ЧПУ и автоматику.
