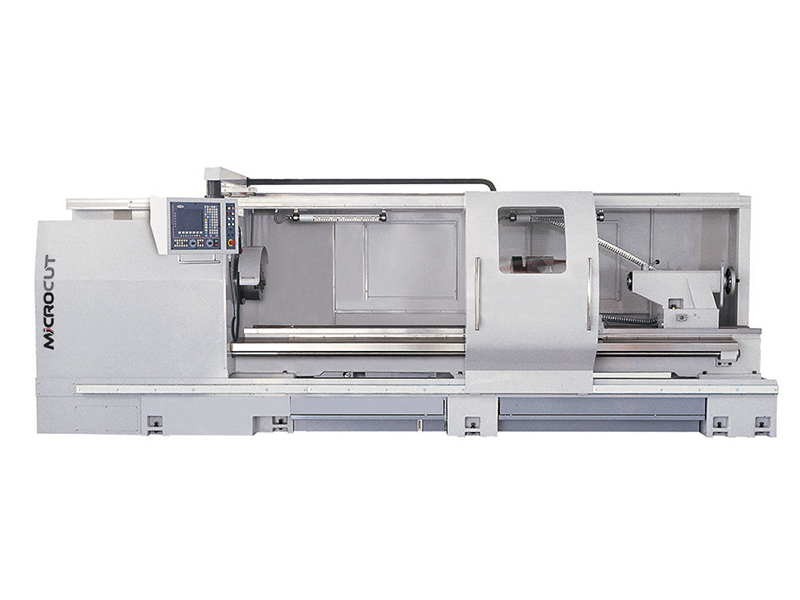

Тяжелые токарные станки с ЧПУ

BNC-5000, 6500

Диаметр обработки до 1 600 мм ➡️ обрабатываемая длина 12 000 мм

тяжелая литая горизонтальная станина из высококачественного чугуна марки «Механит» гарантирует высокую жесткость и виброустойчивость;
жесткость шпинделя обеспечивается 4-мя коническими двухрядными роликовыми подшипниками;
перемещение оси Z по рейке гарантирует стабильную работу станка на максимальных режимах резания;
мощный главный привод – 60/75 кВт.

расположение револьверной головки возможно как перед деталью, так и за деталью;
большой выбор револьверных головок;
ось «С» и фрезерная функция значительно расширяют технологические возможности станка, позволяют производить фрезерование, осевое сверление и растачивание, нарезание резьбы и другие операции;
все элементы электрического шкафа отвечают европейским нормам CE.

Тип станка		BNС-5000	BNС-6500
Зона обработки
Максимальный диаметр заготовки, устанавливаемой над станиной	мм	1300	1600
Максимальный диаметр заготовки, устанавливаемой над суппортом	мм	980	1280
Максимальная длина обрабатываемой детали	мм	3000/4000/5000/6000/8000/10000/12000
Максимальная масса обрабатываемой детали	кг	10000
Шпиндель
Диапазоны вращения шпинделя	об/мин	1-735
Отверстие в шпинделе	мм	153
Мощность главного двигателя	кВт	60/75
Максимальный момент	Нм	12259
Посадочный размер под токарный патрон	ASA	А2-11
Рабочая зона
Перемещение суппорта по оси Х	мм	665	815
Перемещение суппорта по оси Z	мм	3000/4000/5000/6000/8000/10000/12000
Подачи
Ускоренное перемещение по оси X	м/мин	10
Ускоренное перемещение по оси Z	м/мин	10
Револьверная головка
Количество позиций револьверной головки	шт	4 (8, 12)
Сечение резца	мм	100 (50)
Задняя бабка
Перемещение пиноли задней бабки	мм	230
Диаметр пиноли задней бабки	мм	240
Конус пиноли задней бабки	Морзе	6
Точность
Точность позиционирования по X/Z	мм	0,015
Повторяемость по X/Z	мм	0,01
Масса и габариты
Масса для РМЦ = 5000 мм	кг	24000	25000
Габариты	мм	11010х3388х2680	11010х3388х2830

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

русифицированная система ЧПУ Fanuc 0iTD или Siemens 840DSL;
вертикальная 4-х позиционная головка;
отверстие в шпинделе – 153 мм;
порт RS-232 и слот для карты памяти;
электронный маховик;
задняя бабка c ручным и электрическим приводом выдвижения пиноли;
автоматическая система смазки направляющих;
теплообменник электрошкафа;
система подачи СОЖ;
защитные кожуха для ограждения рабочей зоны;
поддон для сбора стружки;
комплект выравнивающих опор;
комплект инструмента;
руководство по эксплуатации станка на русском и английском языках.

ОПЦИИ:

револьверная головка на 12 инструментов Baruffaldi TB320VDI50/12;
ось «С» и револьверная головка на 12 приводных инструментов Baruffaldi TBMA320VDI60/12;
шлифовальное устройство;
4-х кулачковый ручной патрон Ø 800 мм, Ø 1000 мм, Ø 1250 мм;
3-х кулачковый ручной патрон Ø 630 мм, Ø 800 мм, Ø 1000 мм;
3-х кулачковый гидравлический патрон Ø 525 мм, Ø 600 мм;
транспортер для стружки;
устройство измерения инструмента;
неподвижные люнеты;
держатель расточной оправки.

Доставка оборудования на склад покупателя осуществляется через 90 дней с момента предоплаты.

Мы предоставляем гарантию 1 год на станок, систему ЧПУ и автоматику.
