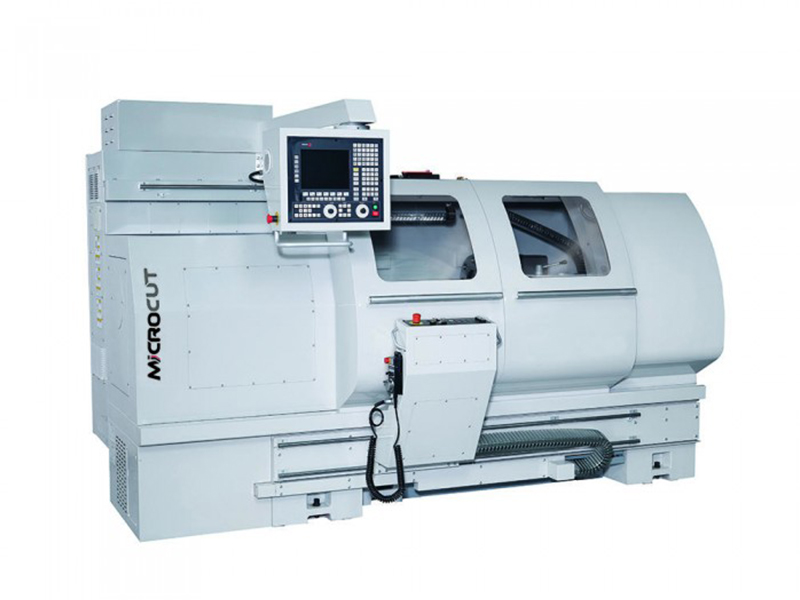

Токарные обрабатывающие центры с ЧПУ

BNC-1600, 1800

Диаметр обработки 475 мм ➡️ обрабатываемая длина 1 500 мм

горизонтальная станина из высококачественного чугуна марки «Механит» гарантирует высокую жесткость и виброустойчивость;
прямоугольная форма направляющих;
жесткость шпинделя обеспечивается 4-мя коническими двухрядными роликовыми подшипниками;
высокоточные ШВП класса точности С3 со сдвоенной гайкой гарантируют высокую жесткость и точность.

увеличенный диаметр ШВП по оси Z до 40 мм гарантирует стабильную работу станка на максимальных режимах резания;
выемка в станине (ГАП) для обработки крупногабаритных деталей типа «диск»;
высокая скорость вращения шпинделя – 4500 об/мин;
большое отверстие в шпинделе;
большой выбор револьверных головок;
ось «С» и фрезерная функция значительно расширяют технологические возможности станка, позволяют производить фрезерование, осевое сверление и растачивание, нарезание резьбы и другие операции;
все элементы электрического шкафа отвечают европейским нормам CE.

НАИМЕНОВАНИЕ ПАРАМЕТРОВ	ЕД. ИЗМ.	BNC-1600		BNC-1800
ЗОНА ОБРАБОТКИ
Макс. диам. заготовки, устан. над станиной	мм	425		475
Макс. диам. заготовки, устан. над суппортом	мм	190		240
Макс. диам. заготовки, устан. над выемкой	мм	660		710
Длина выемки от торца шпинделя	мм	248
Макс. длина точения	мм	1000	1500	1000	1500
Макс. масса обраб. детали	кг	1000		1500
ШПИНДЕЛЬ
Диапозоны вращения шпинделя	об/мин	100-5000		100-4500
Диам. патрона	мм	160		200
Отверстие в шпинделе	мм	46		65
Конус шпинделя		А2-5		D1-6
Мощность главного двигателя	кВт	7,5/11
Макс. момент	Нм	115,2		287,6
ПЕРЕМЕЩЕНИЯ
Перемещение суппорта по оси X	мм	260
Перемещение суппорта по оси Z	мм	1180	1680	1180	1680
ПОДАЧИ
Ускоренное перемещение по оси Х	м/мин	15
Ускоренное перемещение по оси Z	м/мин	15
РЕВОЛЬВЕРНАЯ ГОЛОВКА
Количество позиций револьверной головки	шт	8
Сечение резца	мм	20х20		25х25
Время смены инструмента		0,42
ЗАДНЯЯ БАБКА
Перемещение пиноли	мм	150
Диаметр пиноли	мм	65		80
Конус пиноли	Морзе	4		5
ТОЧНОСТЬ
Точность позиционирования		±0,005
Повторяемость		0,005
СИСТЕМА ОХЛАЖДЕНИЯ
Производительность насоса подачи охлаждающей жидкости	л/мин	55
Давление насоса подачи охлаждающей жидкости	кг/см²	2,4
МАССА И ГАБАРИТЫ
Масса	кг	2900	3430	3000	3530
ДлинахШиринахВысота	мм	3030х1952 х2022	3530х1952 х2022	3030х1952 х2022	3530х1952 х2022

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

русифицированная система ЧПУ Siemens 802DSL;
горизонтальная 8-ми позиционная револьверная головка;
3-х кулачковый ручной патрон Ø200 мм (Ø отверстия в патроне – 55 мм);
порт RS-232 и слот для карты памяти;
электронные штурвалы осей X и Z;
задняя бабка c ручным приводом выдвижения пиноли;
автоматическая система смазки направляющих;
теплообменник электрошкафа;
система подачи СОЖ;
защитные кожуха для ограждения рабочей зоны;
поддон для сбора стружки;
комплект выравнивающих опор;
комплект инструмента для обслуживания станка;
руководство по эксплуатации станка на русском и английском языках.

ОПЦИИ:

3-х кулачковый ручной патрон Ø250 мм с внутренним отверстием 76 мм;
вертикальная 4-х позиционная электрическая револьверная головка;
ось «С» и револьверная головка Baruffaldi TMBA200 с 12 приводными инструментами;
главный двигатель повышенной мощности 11/15 кВт;
3-х кулачковый ручной патрон Ø250 мм с внутренним отверстием 76 мм;
3-х кулачковые гидравлические патроны Ø 200 мм и Ø 250 мм;
комплект мягких кулачков к патронам;
задняя бабка с гидравлическим приводом выдвижения пиноли;
транспортер стружки;
неподвижный люнет Ø 20–200 мм;
подвижный люнет Ø 20–100 мм;
система подачи охлаждающей жидкости через инструмент (20 бар).

Доставка оборудования на склад покупателя осуществляется через 90 дней с момента предоплаты.

Мы предоставляем гарантию 1 год на станок, систему ЧПУ и автоматику.
