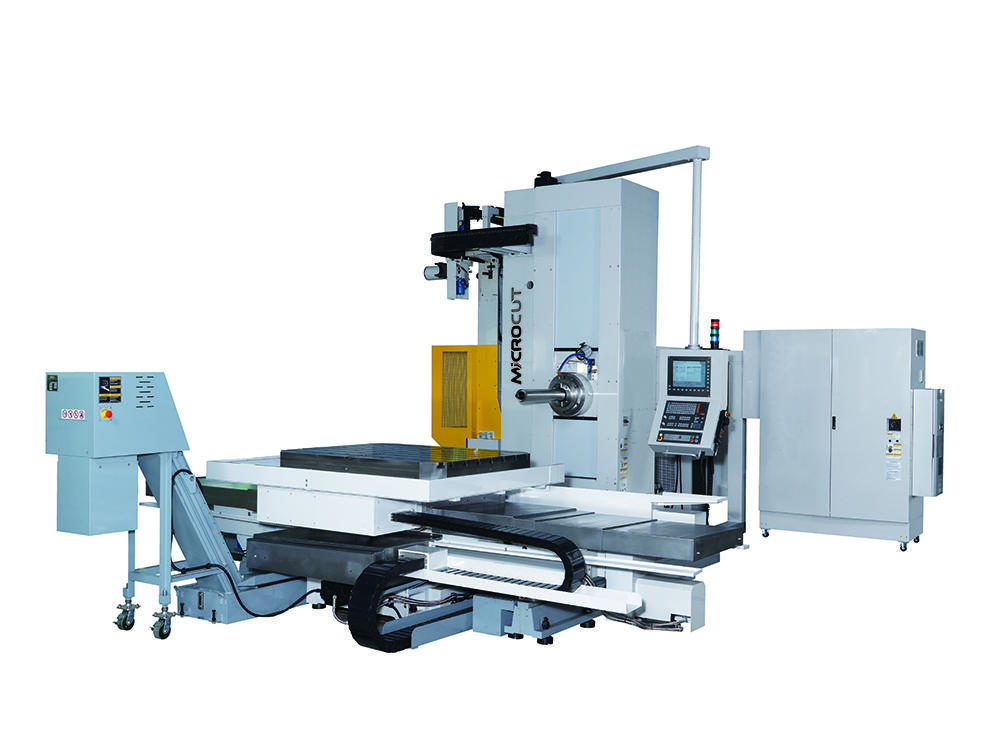

Горизонтально-расточной станок с ЧПУ

HBM-4

Размер стола до 1200х1500 мм ➡️ перемещение по осям X/Y/Z – 2200/1600/1600 мм

магазин на 28 или 60 инструментов;
датчики линейных перемещений Heidenhain;
навесная планшайба;
угловая фрезерная головка;
универсальная фрезерная головка;
направляющая втулка шпинделя.

идеально подходят для обработки сложных корпусных деталей за один установ;
большой выбор систем ЧПУ: Fanuc, Siemens, Heidenhain;
станина из высококачественного чугуна марки «Механит» гарантирует высокую жесткость и виброустойчивость;
коробчатые скольжения закалены и отшлифованы, а ответные части выполнены из антифрикционного материала TURCITE B и отшабрены с высокой точностью;
система контроля вибрации обеспечивает защиту шпинделя от перегрузок и значительно повышает его ресурс;
шпиндельная бабка оборудована системой охлаждения с температурным контролем;
механическая система контурного баланса шпиндельной бабки по оси Y;
шпиндель O110 мм, ISO50;
2-х ступенчатая коробка скоростей с автоматическим переключением с двигателем Fanuc 15/18,5 кВт обеспечивает крутящий момент до 750 Hм, а с двигателем Siemens 20/33 кВт – 1200 Нм;
скорость вращения шпинделя – 3000 об/мин;
магазин на 28 или 60 инструментов может быть установлен в качестве опции;
система подачи СОЖ высокого давления может быть установлена в качестве опции;
большая рабочая зона позволяет обрабатывать крупногабаритные детали весом до 7000 кг;
высокоточные ШВП класса точности С3 со сдвоенной гайкой;
гарантируют высокую жесткость и точность;
навесная планшайба и угловые фрезерные головки значительно расширяют технологические возможности станка;
все элементы электрического шкафа отвечают европейским нормам CE.

Характеристика	HBM-4
СТОЛ
Размеры стола	1250х1500 мм (стандарт)
Высота стола	1120 мм
Т-образные пазы (Размер/расстояние между пазамихколичество)	22 ммН8х150 ммх7
Максимальная нагрузка на стол	5 тонн
Индексация стола	1° (стандарт)/0,004° (опция)
Точность позиционирования поворотного стола	15 секунд
Точность повторения движений поворотного стола	4 секунды
Точность датчика положения поворотного стола	±5 секунд
ПЕРЕМЕЩЕНИЕ
Ось Х (стандарт)	2200 мм
Ось Y (стандарт)	1600 мм
Ось Z (стандарт)	1600 мм
Ось W1 (пиноль шпинделя)	550 мм
Расстояние от конца шпинделя до центра стола	120 мм - 1720 мм
ШПИНДЕЛЬ
Конус шпинделя	ISO50
Передача	Передача
Обороты шпинделя	35-3000 об/мин
Выходная мощность шпинделя	15 кВт/18,5 кВт (стандарт)
Крутящий момент шпинделя	740 Нм/863 Нм (стандарт)
Ступени оборотов шпинделя	2 ступени
Диаметр гильзы шпинделя (ось W)	110 мм
Внутренний диаметр подшипника шпинделя	150 мм
ОСЕВАЯ ПЕРЕДАЧА
ШВП ось Х	Ø55 мм х Р12 х С3
ШВП осьY	Ø55 мм х Р12 х С3
ШВП ось Z	Ø55 мм х Р12 х С3
ШВП ось W	Ø40 мм х Р5 х С3
ВЫХОДНАЯ МОЩНОСТЬ ДВИГАТЕЛЯ
Двигатель осей (X/Y/Z/B/W)	22/38/22/22/12 Нм
Гидравлический двигатель	3,75 кВт
Двигатель системы подачи СОЖ	0,85 кВт/1,29 кВт (50/60 Гц)
Двигатель насоса системы смазки	25 Вт
НАПРАВЛЯЮЩИЕ
Тип направляющей оси Х	Направляющая качения
Расстояние направляющей оси Х	700 мм
Тип направляющей оси Y	Направляющая качения
Расстояние направляющей оси Y	540 мм
Тип направляющей оси Z	Направляющая качения
Расстояние направляющей оси Z	1000 мм
СКОРОСТЬ ПОДАЧИ ОСЕЙ
Быстрая подача (X/Y/Z/W)	12/12/12/6 мм
Рабочая подача (X/Y/Z/W)	10/10/10/6 м/мин
Рабочая подача оси В
СИСТЕМА АВТОМАТИЧЕСКОЙ СМЕНЫ ИНСТРУМЕНТА (ОПЦИЯ)	рука
Тип автоматической системы смены инструмента	28/60
Количество инструментов	ВТ/САТ/DIN
Тип хвостовика инструмента	9 секунд
Время смены инструмента (инструмент-инструмент)	125 мм
Максимальный диаметр инструмента	250 мм
Максимальный диаметр инструмента с пустым соседним гнездом	300 мм/500 мм
Максимальная длина инструмента	25 кг
Максимальный вес инструмента	420 кг/900 кг
Максимальный вес загрузки
РАЗМЕРЫ
Длина	7750 мм
Ширина	4715 мм
Высота	3700 мм
Вес	22500 кг

CТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

датчики круговых перемещений;
стол 1525х1220 мм с индексацией 0,001°;
система охлаждения шпинделя;
транспортер стружки;
автоматическая система смазки;
переносной пульт;
система подачи СОЖ;
освещение рабочей зоны;
разъем для карты памяти;
интерфейс RS232;
теплообменник электрошкафа
комплект инструмента для обслуживания станка;
комплект выравнивающих опор;
руководство по эксплуатации на русском языке.

ОПЦИИ:

магазин на 28 или 60 инструментов;
датчики линейных перемещений Heidenhain;
навесная планшайба;
угловая фрезерная головка;
универсальная фрезерная головка;
направляющая втулка шпинделя;
угловые столы 800х550х800 мм или 1000х550х1000 мм;
защита стола от СОЖ;
защита рабочей зоны оператора c лазерными датчиками;
система охлаждения инструмента через шпиндель 20 или 60 бар;
датчик измерения инструмента Renishaw OTS;
датчик измерения детали Renishaw RMP-60;
кондиционер электрошкафа;
фрезерный суппорт.

Доставка оборудования на склад покупателя осуществляется через 90 дней с момента предоплаты.

Мы предоставляем гарантию 1 год на станок, систему ЧПУ и автоматику.
