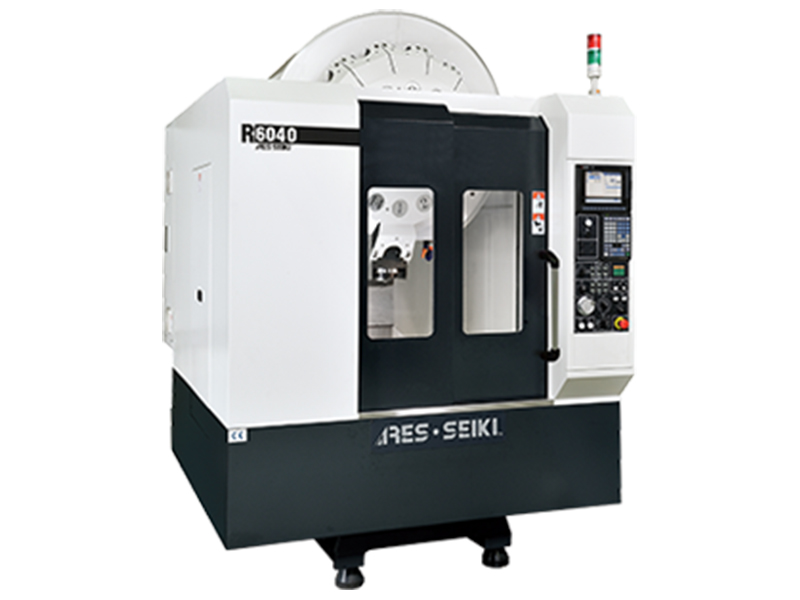

Вертикально-фрезерный обрабатывающий центр с ЧПУ для высокоскоростной обработки

R 6040

Размер стола 700х410 мм ➡️ обороты шпинделя 60-8 000 об/мин ➡️ перемещение по осям X/Y/Z – 600/400/400 мм

стандартная скорость шпинделя: 60-8000 об/мин;
дополнительная скорость шпинделя: 12000 об/мин;
жесткое нарезание резьбы: 4000 об/мин;
конус шпинделя: BT40;
быстрая перекрестная скорость по трем осям X/Y/Z: 48 м/мин;
полностью оборудованный изолированный электрокабинет;
высокоскоростная механическая АТС система;
двойная прямая система привода шпинделя.

Параметр	Ед. изм.	MITSUBISHI	FANUC
Двигатель шпинделя	кВт	7,5/5,5	7,5/5,5
Двигатель оси X	кВт	1,5	1,6
Двигатель оси Y	кВт	1,5	1,6
Двигатель оси Z	кВт	3,5	3,0
Размер стола	мм	700х410	700х410
Максимальная нагрузка на стол	кг	250	250
Продольное перемещение стола (Х)	мм	600	600
Поперечное перемещение стола (Y)	мм	400	400
Вертикальное перемещение шпиндельной головки (Z)	мм	400	400
Расстояние от конуса шпинделя до стола	мм	140~540	140~540
Конус шпинделя		BT40	BT40
Система зажима оправки в шпинделе		MAS403 P4OT-1 (45°)	MAS403 P4OT-1 (45°)
Обороты шпинделя	об/мин	60-8000	60-8000
Скорости перемещения по осям X, Y, Z	м/мин	48/48/48	48/48/48
Емкость магазина		14	14
Максимальная масса инструмента	кг	3	3
Максимальная длина инструмента	кг	250	250
Время замены инструмента	с	2,2 (T-T)	2,2 (T-T)
Занимаемая площадь	мм	1700x2750x2940	1700x2750x2940
Вес нетто	кг	3550	3550

Параметр	MITSUBISHI М70-В	FANUC 0i-MD
Максимальное число контролируемых осей	4	4
Максимальное число одновременно перемещаемых осей	4	4
Стандартное число контролируемых осей	3	3
Объем памяти	600m	1280m
Координаты обр. детали	54	54
Макрокоманды	400	700
Коррекция на инструмент (число позиций)	400	400
Интерактивное программирование	NAVI	Manual Guide 0i
Монитор	8,4"TFT LCD	8,4"TFT LCD
Многоязычный дисплей	O	O
Серводвигатель с ABS инкодером	O	O
Компенсация длины инструмента	O	O
Коррекция на инструмент	O	O
Отображение пути инструмента	O	O
Скоростная передача данных и Ethernet	O	OР
Высокоскоростной и высокоточный способ контроля станка	G05,1 Q1	G05.1 Q1
Интерфейс	RS232/RJ45	RS232/RJ45
Карта памяти ввод/вывод	O	O

O: Стандартный, X: Нет, OP: Опция
Источник питания: 200 В, 3 фазы, 60 Гц

Стандартная комплектация:

коробка с инструментами и инструменты;
автоматическая система смазки;
система смазки инструментов;
система продувки шпинделя;
выравнивающие болты и блоки;
прямая система привода шпинделя;
полностью закрытый электрошкаф (отопление изолированно);
сигнальная лампа с двойной подсветкой;
рабочая лампа;
TFT LCD.

Дополнительная комплектация (опции):

контроллер Fanuc Oi Mate;
серво АСТ;
трансформер/стабилизатор;
система продувки рабочей детали;
высокоскоростной шпиндель на 12 000/15 000/20 000/24 000 оборотов (с системой смазки шпинделя);
охлаждение через шпиндель (CTS);
CTS фильтр;
воздушный пистолет/водяной пистолет;
разделение масла и воды;
автоматическое измерение инструмента;
датчик инструмента;
ловушка осадков;
автоматическая дверь;
высокоскоростной и высокоточный контроллер станка G05 P10000 (Mitsubishi M70-A);
4-Я ось (Стол с индексацией NC);
5-я ось (4-я ось с наклонным поворотным столом).

Доставка оборудования на склад покупателя осуществляется через 90 дней с момента предоплаты.

Мы предоставляем гарантию 1 год на станок, систему ЧПУ и автоматику.
