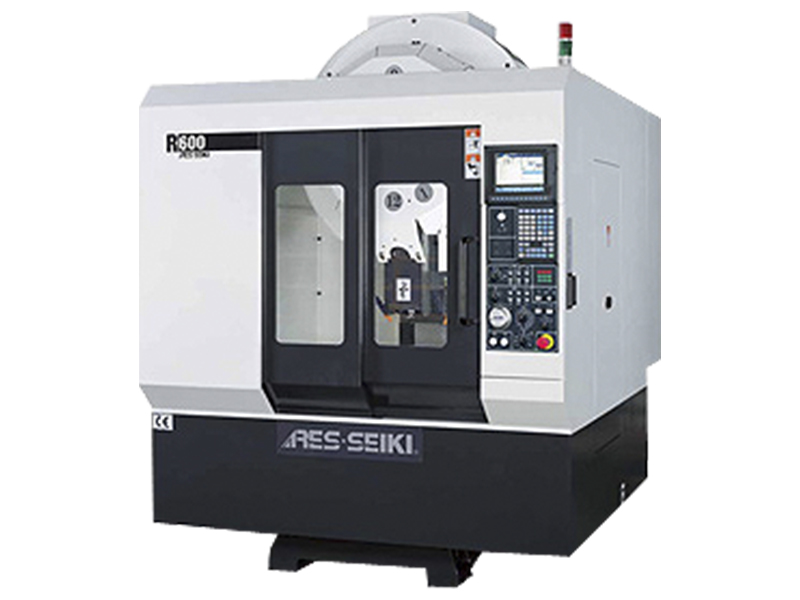

Вертикально-фрезерный многоцелевой обрабатывающий центр с ЧПУ

R 600

Размер стола 700х410 мм ➡️ обороты шпинделя 60~8 000 об/мин ➡️ перемещение по осям X/Y/Z – 600/400/400 мм

стандартные обороты шпинделя: 60 – 8000 об/мин;
опционные обороты шпинделя: 60 – 12000 об/мин;
жёсткое нарезание резьбы: 3000 об/мин;
конус шпинделя: BT-40;
3-осевое перемещение;
скорость перемещения по 3 осям X/Y/Z: 36 м/мин;
высокоскоростная система смены инструмента: T-T: 2,1 с.

	Ед. изм.	MITSUBISHI	FANUC
Двигатель шпинделя	кВт	7,5/5,5	7,5/5,5
Двигатель оси X	кВт	1,5	1,6
Двигатель оси Y	кВт	1,5	1,6
Двигатель оси Z	кВт	3,5	3,0
Размер стола	мм	700х410
Максимальная нагрузка на стол	кг	250
Продольное перемещение стола (Х)	мм	600
Поперечное перемещение стола (Y)	мм	400
Вертикальное перемещение шпиндельной головки (Z)	мм	400
Расстояние от конуса шпинделя до стола	мм	120~520
Конус шпинделя		BT40
Система зажима оправки в шпинделе		MAS403 P4OT-1 (45°)
Скорости шпинделя	об/мин	60~8000
Скорость перемещения по X,Y,Z	м/мин	36/36/36
Емкость магазина		12
Максимальная масса инструмента	кг	3
Максимальная длина инструмента		250
Время замены инструмента	сс	2,2 (T-T) 4,1 (C-C)
Занимаемая площадь	мм	1700x2750x2750
Вес нетто	кг	3500

	MITSUBISHI M70-B	FANUC 0iM
Максимальное число контролируемых осей	4	4
Максимальное число одновременно перемещаемых осей	4	4
Стандартное число контролируемых осей	3	3
Объем памяти	600m	600m
Координаты обр. детали	54	54
Макрокоманды	400	700
Коррекция на инструмент (число позиций)	400	400
Интерактивное программирование	NAVI	Manual guide Oi
Монитор	8,4"TFT LCD
Многоязычный дисплей	O	O
Серводвигатель с ABS инкодером	O	O
Компенсация длины инструмента	O	O
Коррекция на инструмент	O	O
Отображение пути инструмента	O	O
Скоростная передача данных и Ethernet	O	OP
Высокоскоростной и высокоточный способ контроля станка	G0.5 Q1	G0.5 Q1
Интерфейс	RS232/RJ45	RS232
Ввод/Вывод с помощью карты памяти	O	O

0: Стандартный X: Нет OP: Опция

Источник питания: 200 В, 3 фазы, 60 Гц

Стандартная комплектация:

коробка с необходимым инструментом;
система автоматической смазки;
система охлаждения и резервуар;
система пневматической продувки шпинделя;
рабочее освещение;
выравнивающие винты и башмаки;
теплообменник;
лампа аварийной сигнализации;
система смыва стружки.

Дополнительная комплектация (опции):

транспортёр для удаления стружки;
поворотный стол;
трансформатор;
шпиндель на 12000 об/мин;
пневмосистема продувки изделия;
автоматическое измерение длины инструмента;
система масляного охлаждения шпинделя.

Доставка оборудования на склад покупателя осуществляется через 90 дней с момента предоплаты.

Мы предоставляем гарантию 1 год на станок, систему ЧПУ и автоматику.
