ARES SEIKI: сверлим, фрезеруем, нарезаем резьбу!

406.png - ARES SEIKI: сверлим, фрезеруем, нарезаем резьбу!

Рисунок 1

406.png - ARES SEIKI: сверлим, фрезеруем, нарезаем резьбу!

Рисунок 2

406.png - ARES SEIKI: сверлим, фрезеруем, нарезаем резьбу!

Рисунок 3

Данная статья будет интересна тем, кто занимается производством корпусных деталей небольших габаритов с большим количеством отверстий, резьбы; в общем, таких работ, при которых наилучшим образом проявят себя компактные и недорогие сверлильно-фрезерные многоцелевые станки с ЧПУ производства тайваньской компании ARES SEIKI.

Специализация компании ARES SEIKI – производство исключительно оборудования сверлильно-фрезерной группы. К особенностям таких станков относятся повышенные холостые перемещения, усиленная ось Z с сервоприводом мощностью 3,5 кВт, компактные габариты, что дает возможность производить качественное фрезерование, сверление и растачивание отверстий, а также «жесткое» нарезание резьбы как в единичном, так и серийном производстве.

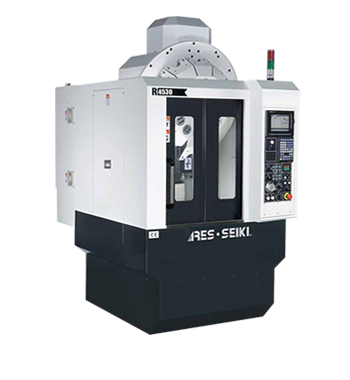

Ассортимент компании насчитывает 12 моделей, сгруппированных в 4 серии. На рис. показан станок модели R4530, оснащенный низкоинерционным шпинделем и двигателем шпинделя, а также имеющий повышенные холостые перемещения по осям. Данный станок осуществляет смену инструмента за 1,6 секунды (от стружки до стружки – 2,5 секунды), что является важным показателем, так как выполнение операций сверления и нарезания резьбы на данном оборудовании занимает секунды и, соответственно, время  смены инструмента играет важнейшую роль как вспомогательное время обработки. Разгон шпинделя от 0 об/мин. до 15000 об/мин. осуществляется всего за 0,8 секунды (при цикле жесткого нарезания резьбы за 0,3 секунды). Прямая система двигатель-шпиндель без ременной передачи обеспечивает точность и долговечность работы системы при повышенных режимах обработки. Станок оборудован полностью защищенной кабиной, обеспечивающей защиту оператора и предотвращающей загрязнение рабочего места, а также системой подачи СОЖ в зону резания непосредственно через инструмент.

На рисунке 2 показан станок модели S500, оснащенный двумя паллетами, также имеющий повышенные обороты при нарезании резьбы. Так же как и модель R4530, он оснащен прямым приводом шпинделя и системой подачи СОЖ через инструмент. Этот станок имеет специальную конструкцию повышенной прочности, обеспечивающую равномерное распределение нагрузки. Основные части станины изготовлены из чугуна с большим пределом прочности и высокой износостойкостью. В стандартной комплектации модель оснащена низкоинерционным шпинделем, рассчитанным на 10000 об/мин (15000 об/мин опционно), смонтированным на прецизионных роликовых подшипниках P4, и системой регулировки постоянной температуры шпинделя для обеспечения высокой устойчивости системы. Также станок может комплектоваться шпинделем с новейшей системой фиксации инструмента BIG PLUS. Смена паллет достигается путем поворота стола на 180°. Стол модели S500 тоже комплектуются системой предотвращения накопления стружки и системой прецизионного позиционирования паллет. Данная модель, как и вся продукция компании ARES SEIKI, поставляется с автоматикой, приводами и системой управления производства таких компаний, как MITSUBISHI (Япония) либо FANUC (Япония). На рисунке 4 показаны стойки ЧПУ моделей Fanuc 0i-MС и MITSUBISHI 64ASM, входящие в стандартную комплектацию и обеспечивающие удобство во время работы и качественную обработку по заданной программе, как в стандартном режиме, так и при 4-координатной обработке.

В завершение данного обзора хотелось бы отметить еще одну модель из производственной программы компании ARES SEIKI – станок серии A600 (рис. 3). Эта модель является самой скоростной и предназначена для серийной обработки корпусных деталей на сверхвысоких режимах резания. К основным особенностям этого станка относятся: усиленная конструкция повышенной жесткости, высокая скорость перемещения по осям (до 72 м/мин), термоконстантная система шпинделя, шарико-винтовых пар и направляющих, эргономичный дизайн, прямой тип привода без ременной передачи, окружная система смыва стружки, автоматическое измерение длины инструмента с определением поломки. В этом станке применены керамические подшипники шпинделя, усиленные шарико-винтовые пары (R36x24) и масляное охлаждение шпинделя, система подачи СОЖ через инструмент. Смена инструмента осуществляется за 1,6 секунды (от стружки до стружки за 3,3 секунды).

Вся продукция компании ARES SEIKI, несмотря на соответствие современным требованиям, применяемым к оборудованию данного класса, имеет конкурентоспособную стоимость, обусловленную политикой компании, направленной на расширение географии поставок, в том числе и на территорию Украины, а также тем, что поставки осуществляются через официального представителя, которым является НПО «Империя Металлов».
Кроме этого, компания «Империя металлов» проводит пусконаладочные работы и обучение персонала работе на установленном оборудовании, а также осуществляет техническое сопровождение во время эксплуатации, что существенно сокращает текущие затраты в сравнении с организацией приезда технических специалистов из других стран. А если добавить к этому и комплексное обеспечение оборудования металлорежущим инструментом и оснасткой, а также подбор необходимого CAD/CAM комплекса, проведение обучения технологического состава работе с ПО на производственной базе НПО «Империя металлов», подготовку управляющих программ согласно техзадания, разработку и изготовление технологических приспособлений, экономический расчет себестоимости изделия, производимого на данном оборудовании, то преимущества сотрудничества с нами становятся очевидными.



Сделайте правильный выбор!


автор: Панов Дмитрий, руководитель отдела продаж оборудования и инструмента компании Империя металлов
источник: журнал "Мир техники и технологий", №9, 2007 год
